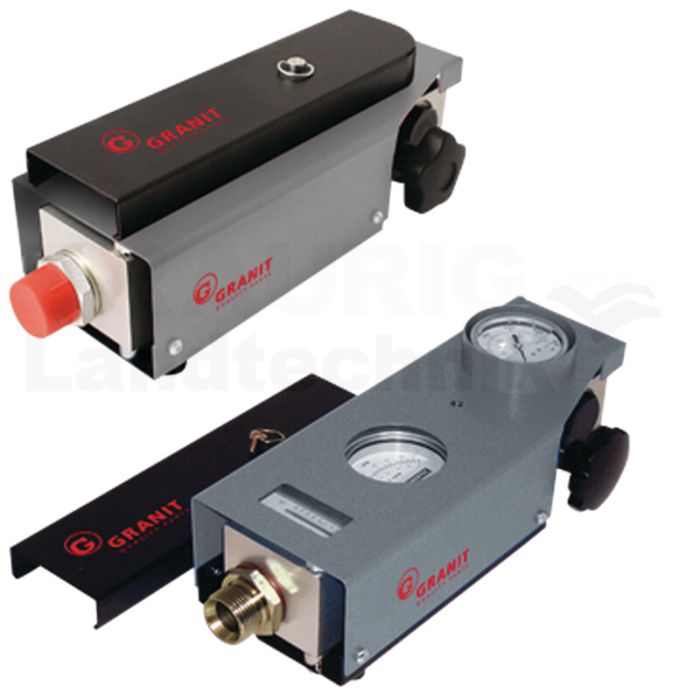

Durchflussmesgerät RFIK-60-B-6 (3/4")
ca. 2-3 Werktage
Inkl. 19% Steuern
,
zzgl. Versandkosten
Auf Lager
Artikelnummer
46552011
Sie sind noch nicht eingeloggt
Arbeitsdrucksteuerung beim RFIK:
Das Belastungsventil im RFIK ist direkt mit einem Durchflussblock verbunden und ermöglicht, zusammen mit dem integrierten Manometer, eine genaue Steuerung des Arbeitsdruckes innerhalb des Arbeitsbereiches. Zum Schutz gegen Überdruck sind im RFIK zwei Berstscheiben eingebaut, die bei einem Druck von 440 bar brechen und dann über einen Bypass den Medienstrom um das Ventil herum leiten. Die Berstscheiben sind problemlos zu ersetzen.
Anwendungsbereich:
Durchfluss-, Druck- und Temperaturbestimmung flüssiger Medienströme (Mobil- und Industriehydraulik) und Steuerung des Arbeitsdruckes
Charakteristik:
• geeignet für Mineralöle
• konzipiert für den geraden Rohrleitungseinbau
• mechanische Arbeitsweise (netzunabhängig)
• Steuerung des Arbeitsdruckes über ein Belastungsventil
• Durchflussanzeige in l/min und gal/min
• Maße (L x B x H): 350 x 135 x 140 mm
Funktionsweise:
Das Durchflussmessgerät RFIK besteht aus einer scharfkantigen Blende und einem konischen Messkolben, der sich entsprechend der Durchflussmengenänderung gegen eine Feder bewegt. Fließt kein Medienstrom, so verschließt der Messkolben die Öffnung und der Zeiger ist in Nullstellung. Mit wachsender Durchflussmenge wird der Messkolben durch den entstehenden Differenzdurck gegen die kalibrierte Feder gedrückt. Hierbei ist der Weg des Messkolbens direkt proportional zur Durchflussmenge und wird mittels Magnetkraft auf den Zeiger übertragen. Die scharfkantige Blende minimiert hierbei die anfallenden Viskositätseinflüsse.
Das Belastungsventil im RFIK ist direkt mit einem Durchflussblock verbunden und ermöglicht, zusammen mit dem integrierten Manometer, eine genaue Steuerung des Arbeitsdruckes innerhalb des Arbeitsbereiches. Zum Schutz gegen Überdruck sind im RFIK zwei Berstscheiben eingebaut, die bei einem Druck von 440 bar brechen und dann über einen Bypass den Medienstrom um das Ventil herum leiten. Die Berstscheiben sind problemlos zu ersetzen.
Anwendungsbereich:
Durchfluss-, Druck- und Temperaturbestimmung flüssiger Medienströme (Mobil- und Industriehydraulik) und Steuerung des Arbeitsdruckes
Charakteristik:
• geeignet für Mineralöle
• konzipiert für den geraden Rohrleitungseinbau
• mechanische Arbeitsweise (netzunabhängig)
• Steuerung des Arbeitsdruckes über ein Belastungsventil
• Durchflussanzeige in l/min und gal/min
• Maße (L x B x H): 350 x 135 x 140 mm
Funktionsweise:
Das Durchflussmessgerät RFIK besteht aus einer scharfkantigen Blende und einem konischen Messkolben, der sich entsprechend der Durchflussmengenänderung gegen eine Feder bewegt. Fließt kein Medienstrom, so verschließt der Messkolben die Öffnung und der Zeiger ist in Nullstellung. Mit wachsender Durchflussmenge wird der Messkolben durch den entstehenden Differenzdurck gegen die kalibrierte Feder gedrückt. Hierbei ist der Weg des Messkolbens direkt proportional zur Durchflussmenge und wird mittels Magnetkraft auf den Zeiger übertragen. Die scharfkantige Blende minimiert hierbei die anfallenden Viskositätseinflüsse.
| Versandgewicht in kg | 0 |
|---|
Arbeitsdrucksteuerung beim RFIK:
Das Belastungsventil im RFIK ist direkt mit einem Durchflussblock verbunden und ermöglicht, zusammen mit dem integrierten Manometer, eine genaue Steuerung des Arbeitsdruckes innerhalb des Arbeitsbereiches. Zum Schutz gegen Überdruck sind im RFIK zwei Berstscheiben eingebaut, die bei einem Druck von 440 bar brechen und dann über einen Bypass den Medienstrom um das Ventil herum leiten. Die Berstscheiben sind problemlos zu ersetzen.
Anwendungsbereich:
Durchfluss-, Druck- und Temperaturbestimmung flüssiger Medienströme (Mobil- und Industriehydraulik) und Steuerung des Arbeitsdruckes
Charakteristik:
• geeignet für Mineralöle
• konzipiert für den geraden Rohrleitungseinbau
• mechanische Arbeitsweise (netzunabhängig)
• Steuerung des Arbeitsdruckes über ein Belastungsventil
• Durchflussanzeige in l/min und gal/min
• Maße (L x B x H): 350 x 135 x 140 mm
Funktionsweise:
Das Durchflussmessgerät RFIK besteht aus einer scharfkantigen Blende und einem konischen Messkolben, der sich entsprechend der Durchflussmengenänderung gegen eine Feder bewegt. Fließt kein Medienstrom, so verschließt der Messkolben die Öffnung und der Zeiger ist in Nullstellung. Mit wachsender Durchflussmenge wird der Messkolben durch den entstehenden Differenzdurck gegen die kalibrierte Feder gedrückt. Hierbei ist der Weg des Messkolbens direkt proportional zur Durchflussmenge und wird mittels Magnetkraft auf den Zeiger übertragen. Die scharfkantige Blende minimiert hierbei die anfallenden Viskositätseinflüsse.
Das Belastungsventil im RFIK ist direkt mit einem Durchflussblock verbunden und ermöglicht, zusammen mit dem integrierten Manometer, eine genaue Steuerung des Arbeitsdruckes innerhalb des Arbeitsbereiches. Zum Schutz gegen Überdruck sind im RFIK zwei Berstscheiben eingebaut, die bei einem Druck von 440 bar brechen und dann über einen Bypass den Medienstrom um das Ventil herum leiten. Die Berstscheiben sind problemlos zu ersetzen.
Anwendungsbereich:
Durchfluss-, Druck- und Temperaturbestimmung flüssiger Medienströme (Mobil- und Industriehydraulik) und Steuerung des Arbeitsdruckes
Charakteristik:
• geeignet für Mineralöle
• konzipiert für den geraden Rohrleitungseinbau
• mechanische Arbeitsweise (netzunabhängig)
• Steuerung des Arbeitsdruckes über ein Belastungsventil
• Durchflussanzeige in l/min und gal/min
• Maße (L x B x H): 350 x 135 x 140 mm
Funktionsweise:
Das Durchflussmessgerät RFIK besteht aus einer scharfkantigen Blende und einem konischen Messkolben, der sich entsprechend der Durchflussmengenänderung gegen eine Feder bewegt. Fließt kein Medienstrom, so verschließt der Messkolben die Öffnung und der Zeiger ist in Nullstellung. Mit wachsender Durchflussmenge wird der Messkolben durch den entstehenden Differenzdurck gegen die kalibrierte Feder gedrückt. Hierbei ist der Weg des Messkolbens direkt proportional zur Durchflussmenge und wird mittels Magnetkraft auf den Zeiger übertragen. Die scharfkantige Blende minimiert hierbei die anfallenden Viskositätseinflüsse.
| Anzeige Messbereich | Druck: +/- 1,6%, Volumenstrom: +/- 4%, Temperatur: +/- 2,5°C |
|---|---|
| Betriebsdruck max. (bar) | 420 |
| Einsatztemperatur (°C) | 20°C - 80°C |
| Messbereich | 5 - 60 l/min |
| Anschluss | 3/4" BSP |
