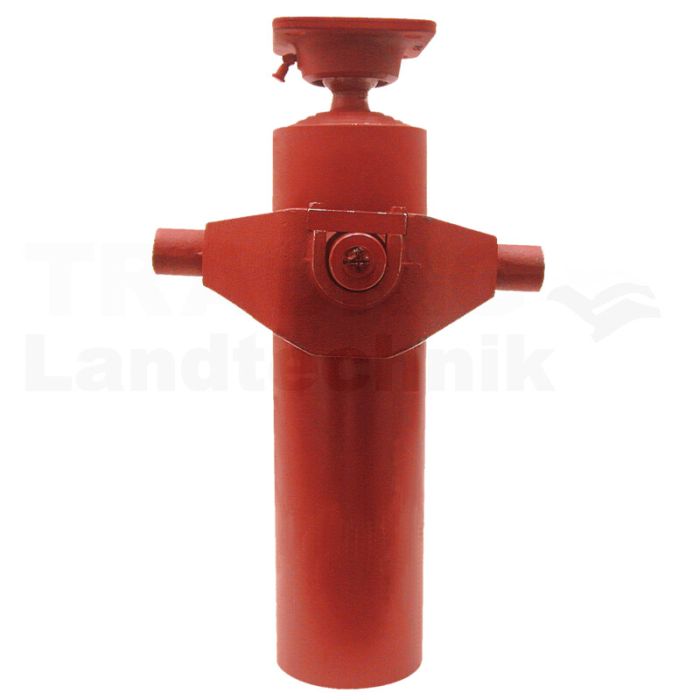

Teleskopzylinder 3-stufig
ca. 2-3 Werktage
Inkl. 19% Steuern
,
zzgl. Versandkosten
Auf Lager
Artikelnummer
82010009
Sie sind noch nicht eingeloggt
Bei der Auswahl eines Teleskopzylinders unbedingt beachten:
Bei Teleskopzylindern, die in einem Kardanring montiert werden, ist die max. Traglast des Kardanrings maßgebend.
Bei Teleskopzylindern mit Kugel und Kugelpfanne ist die Kugeltragkraft zu beachten.
Außerdem gilt:
Der max. Betriebsdruck darf nicht überschritten werden.
Es ist eine Hubbegrenzung vorzusehen die verhindert, dass die Zylinder auf Endanschlag gefahren werden.
Bei eingefahrenem Teleskopzylinder darf die letzte Stufe nicht auf dem Zylinderboden aufliegen. Der Aufbau darf niemals auf den Zylinderboden drücken.
Bei Teleskopzylindern, die in einem Kardanring montiert werden, ist die max. Traglast des Kardanrings maßgebend.
Bei Teleskopzylindern mit Kugel und Kugelpfanne ist die Kugeltragkraft zu beachten.
Außerdem gilt:
Der max. Betriebsdruck darf nicht überschritten werden.
Es ist eine Hubbegrenzung vorzusehen die verhindert, dass die Zylinder auf Endanschlag gefahren werden.
Bei eingefahrenem Teleskopzylinder darf die letzte Stufe nicht auf dem Zylinderboden aufliegen. Der Aufbau darf niemals auf den Zylinderboden drücken.
| Versandgewicht in kg | 41 |
|---|
Bei der Auswahl eines Teleskopzylinders unbedingt beachten:
Bei Teleskopzylindern, die in einem Kardanring montiert werden, ist die max. Traglast des Kardanrings maßgebend.
Bei Teleskopzylindern mit Kugel und Kugelpfanne ist die Kugeltragkraft zu beachten.
Außerdem gilt:
Der max. Betriebsdruck darf nicht überschritten werden.
Es ist eine Hubbegrenzung vorzusehen die verhindert, dass die Zylinder auf Endanschlag gefahren werden.
Bei eingefahrenem Teleskopzylinder darf die letzte Stufe nicht auf dem Zylinderboden aufliegen. Der Aufbau darf niemals auf den Zylinderboden drücken.
Bei Teleskopzylindern, die in einem Kardanring montiert werden, ist die max. Traglast des Kardanrings maßgebend.
Bei Teleskopzylindern mit Kugel und Kugelpfanne ist die Kugeltragkraft zu beachten.
Außerdem gilt:
Der max. Betriebsdruck darf nicht überschritten werden.
Es ist eine Hubbegrenzung vorzusehen die verhindert, dass die Zylinder auf Endanschlag gefahren werden.
Bei eingefahrenem Teleskopzylinder darf die letzte Stufe nicht auf dem Zylinderboden aufliegen. Der Aufbau darf niemals auf den Zylinderboden drücken.
| Anschlussgewinde | M16 x 1,5 |
|---|---|
| Stufen | 3 |
| Hubkraft Stufen (t) bei 180 bar | 4,9 / 7,7 / 11,2 |
| Aufhängung | Aufhängezapfen Oben |
| B (mm) | 230 |
| Volumen (l) | 6,4 |
| T Stufen-Ø 1/2/3/4/5 | 60/75/90/-/- |
| L (mm) | M16 x 1,5 |
| Betriebsdruck max. (bar) | 200 |
| Ausstattung | mit Kardanring |
| I (mm) | 125 |
| F (mm) | 578 |
| T (mm) | 40 |
| J (mm) | 14,5 |
| G (mm) | 110 |
| Ausführung | Kugel und -pfanne |
| C (mm) | 180 |
| E (mm) | 141 |
| A (mm) | 40 |
| Hub (mm) | 1200 |
| K (mm) | 125 |
| max. Traglast Kardanring (t) | 8 |
