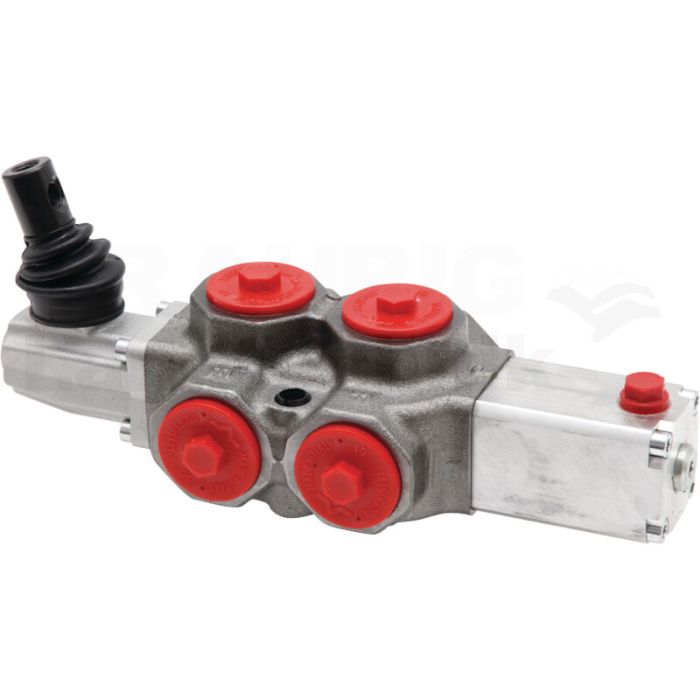

6/2 Wegeventil Servo DF20/6A18IB1L-BSP1
ca. 2-3 Werktage
Inkl. 19% Steuern
,
zzgl. Versandkosten
Auf Lager
Artikelnummer
85010018
Sie sind noch nicht eingeloggt
Das DF20/6 ist ein 6/2-Wegeventil in Schieberbauweise. In Ruhestellung sind die Anschlüsse A und E sowie B und F verbunden, bei Betätigung werden die Anschlüsse A und C bzw. B und D verbunden. Während des Schaltvorgangs sind kurzfristig die Anschlüsse A,C und E bzw. B,D und F verbunden. Wird das Ventil nicht betätigt, drückt eine Feder den Schieber in Ruhestellung zurück. Das Ventil wird hydraulisch betätigt.
Der Steuerdruck muss min. 15 bar sein und darf max. 50 bar betragen. Auf der gegenüberliegenden Ventilseite befindet sich eine Standard Hebelkappe.
Betriebsdruck: max. 315 bar, Steuerdruck min. 15 bar, max. 50 bar
Nennvolumenstrom: max. 140 l/min, interne Leckage ca. 8 cm³/min (bei 100 bar)
Druckflüssigkeit: Mineralöl nach DIN 51524 (HLP) mit einer Viskosität von 12 – 400 mm/s²
max. zul. Verschmutzungsgrad Klasse 6 nach NAS 1638 oder 19/16 nach ISO 4406
Temperaturbereich -20°C bis +80°C
Material: Ventilblock aus Gusseisen, Dichtungen aus NBR
Der Steuerdruck muss min. 15 bar sein und darf max. 50 bar betragen. Auf der gegenüberliegenden Ventilseite befindet sich eine Standard Hebelkappe.
Betriebsdruck: max. 315 bar, Steuerdruck min. 15 bar, max. 50 bar
Nennvolumenstrom: max. 140 l/min, interne Leckage ca. 8 cm³/min (bei 100 bar)
Druckflüssigkeit: Mineralöl nach DIN 51524 (HLP) mit einer Viskosität von 12 – 400 mm/s²
max. zul. Verschmutzungsgrad Klasse 6 nach NAS 1638 oder 19/16 nach ISO 4406
Temperaturbereich -20°C bis +80°C
Material: Ventilblock aus Gusseisen, Dichtungen aus NBR
| Versandgewicht in kg | 5,6 |
|---|
Das DF20/6 ist ein 6/2-Wegeventil in Schieberbauweise. In Ruhestellung sind die Anschlüsse A und E sowie B und F verbunden, bei Betätigung werden die Anschlüsse A und C bzw. B und D verbunden. Während des Schaltvorgangs sind kurzfristig die Anschlüsse A,C und E bzw. B,D und F verbunden. Wird das Ventil nicht betätigt, drückt eine Feder den Schieber in Ruhestellung zurück. Das Ventil wird hydraulisch betätigt.
Der Steuerdruck muss min. 15 bar sein und darf max. 50 bar betragen. Auf der gegenüberliegenden Ventilseite befindet sich eine Standard Hebelkappe.
Betriebsdruck: max. 315 bar, Steuerdruck min. 15 bar, max. 50 bar
Nennvolumenstrom: max. 140 l/min, interne Leckage ca. 8 cm³/min (bei 100 bar)
Druckflüssigkeit: Mineralöl nach DIN 51524 (HLP) mit einer Viskosität von 12 – 400 mm/s²
max. zul. Verschmutzungsgrad Klasse 6 nach NAS 1638 oder 19/16 nach ISO 4406
Temperaturbereich -20°C bis +80°C
Material: Ventilblock aus Gusseisen, Dichtungen aus NBR
Der Steuerdruck muss min. 15 bar sein und darf max. 50 bar betragen. Auf der gegenüberliegenden Ventilseite befindet sich eine Standard Hebelkappe.
Betriebsdruck: max. 315 bar, Steuerdruck min. 15 bar, max. 50 bar
Nennvolumenstrom: max. 140 l/min, interne Leckage ca. 8 cm³/min (bei 100 bar)
Druckflüssigkeit: Mineralöl nach DIN 51524 (HLP) mit einer Viskosität von 12 – 400 mm/s²
max. zul. Verschmutzungsgrad Klasse 6 nach NAS 1638 oder 19/16 nach ISO 4406
Temperaturbereich -20°C bis +80°C
Material: Ventilblock aus Gusseisen, Dichtungen aus NBR
| Anschlussgewinde | G 3/4" |
|---|---|
| Steueranschluss | G 1/4" |
