Potentiometer
ca. 2-3 Werktage
Inkl. 19% Steuern
,
zzgl. Versandkosten
Auf Lager
Artikelnummer
11934230
Sie sind noch nicht eingeloggt
| Versandgewicht in kg | 0,1 |
|---|

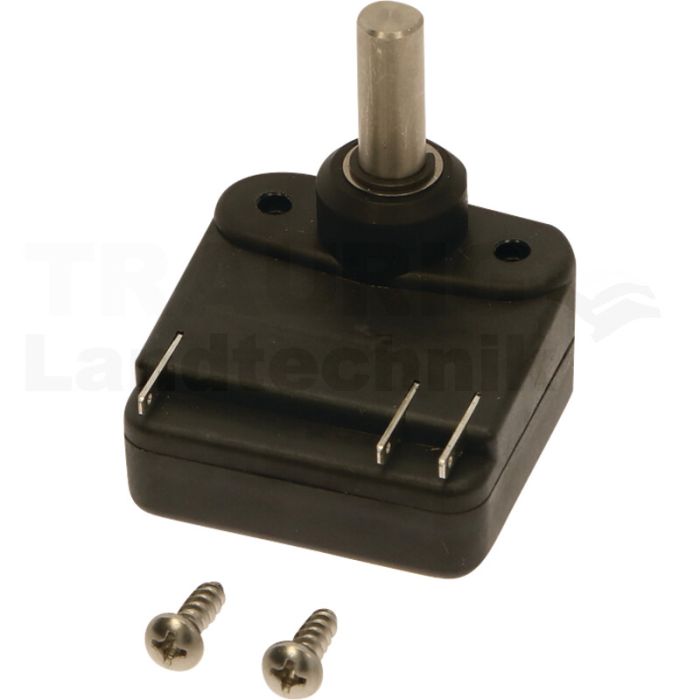

| Technische Daten | Das Curtis WP-45 ist ein Wippenpotentiometer, welches ein Fahrsignal für beide Fahrtrichtungen ausgibt. Das Leitplastikpotentiometer zusammen mit dem speziellen Schleifer und der Achse ergeben einen zuverlässigen Fahrgeber mit hoher mechanischer Lebensdauer. F U N K T I O N E N • Hohe Lebensdauer von über 3.000.000 Zyklen. • Kompakte Bauform. • Leichte mechanische Installation. • Leichter elektrischer Anschluss. • Keine mechanische Justage erforderlich. • Keine elektrische Kalibrierung. • Einfache Ausrichtung des Bedienhebels. • Leichte Montage des Bedienhebels. E L E K T R I S C H E S P E Z I F I K AT I O N E N • Widerstandswert Rtot: 5 kΩ • Widerstandstoleranz: +/-10% • Ausgangsspannungsbereich: siehe Bestellschlüssel • Schleifermittelstellung: 1/2Vs +/-3% • Isolationswiderstand: 1.000 MΩ • Durchschlagsfestigkeit: 500 V DC • Verlustleistung: 0,2 W bei 40°C • Maximale Versorgungsspannung Vs: 30 V DC • Maximaler Schleiferstrom: 1 mA • Empfohlener Schleiferstrom: <10 μA • Serienwiderstände: 2x1kΩ M E C H A N I S C H E S P E Z I F I K AT I O N E N • Mechanischer Drehwinkel: +/-20° (40° gesamt) • Lebensdauer: 3 x 106 Zyklen • Bedienkraft aus Mittelstellung: siehe Modellschlüssel • Maximales Moment am Anschlag: 300 Ncm • Axiale Achsbelastung: max. 100 g • Gewicht: 50 g U M G E B U N G S B E D I N G U N G E N |
|---|---|
| Bolzen-Ø max. (mm) | 4 |
| Außen-Ø (mm) | 18 |
| Abmessungen L x B x H (mm) | 45 x 45 x 5,75 |
