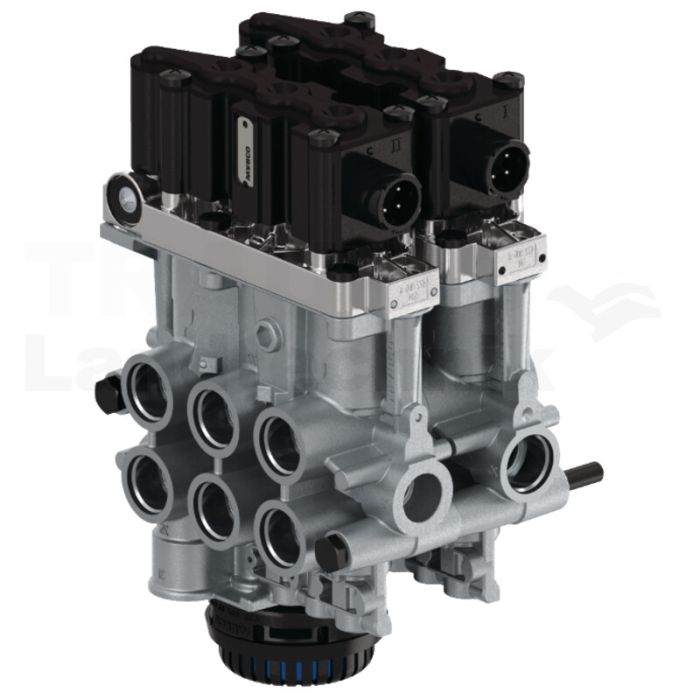

ECAS-Magnetventil
ca. 2-3 Werktage
Inkl. 19% Steuern
,
zzgl. Versandkosten
Auf Lager
Artikelnummer
8284729051110
Sie sind noch nicht eingeloggt
| Versandgewicht in kg | 4,18 |
|---|
| passend für | u.a. DAF, Faymonville, Feldbinder, Ford, Kögel, Langendorf, Lohr, MAN, Mercedes-Benz, Meritor, Neoplan, Orthaus, Scania, Schmitz Cargobull, Schwarzmüller, VDL, Volvo-Trucks |
|---|---|
| Technische Daten | Gewinde Anschluss 11: M22 x 1,5 JED - 388 Gewinde Anschluss 21: M22 x 1,5 JED - 388 Gewinde Anschluss 22: M22 x 1,5 JED - 388 Gewinde Anschluss 23: M22 x 1,5 JED - 388 Gewinde Anschluss 24: M22 x 1,5 JED - 388 Gewinde Anschluss 25: M22 x 1,5 JED-388 Gewinde Anschluss 26: M22 x 1,5 JED-388 Gewinde Anschluss 3: Schalldämpfer 432 407 060 0 Gewinde Anschlüsse: M22 x 1,5 JED-388 Lagerung: 2 x M8 Max. Betriebsdruck: 20,0 bar Multi-Nennweite (von Anschluss 1 bis x): 10,0 / 7,0 / 8,7 mm |
| Anwendung | Hinterachse |
| Bemerkungen | ECAS Magnetventilblock für Antriebsachse + Liftachse Montageposition: Magnetventilanschlüsse oben |
| Anschluss Eingang | 1: M22 x 1,5 JED-388 (VOSS 230) |
| Anschluss Ausgang | 21, 22, 23, 25, 26: M22 x 1,5 JED-388 (VOSS 230) |
| elektrischer Anschluss | 2 x Bajonett DIN 72585-A1-4.2-Sn/K2 (4-polig) |
| Einbauort | HA/ NLA • 2- Punktregelung |
| Elektrische Verbindung | Bajonett DIN 72585-A1-4.1-Sn/K2, Bajonett DIN 72585-A1-4.2-Sn/K2 |
| Temperaturbereich (°C) | -40 - +80 |
| Schutzklasse | IP 6K9K |
| Nennweite (mm) | • 1,21,22,26,31: NW10 • 23,24,25: NW7 • 32: NW8,7 |
