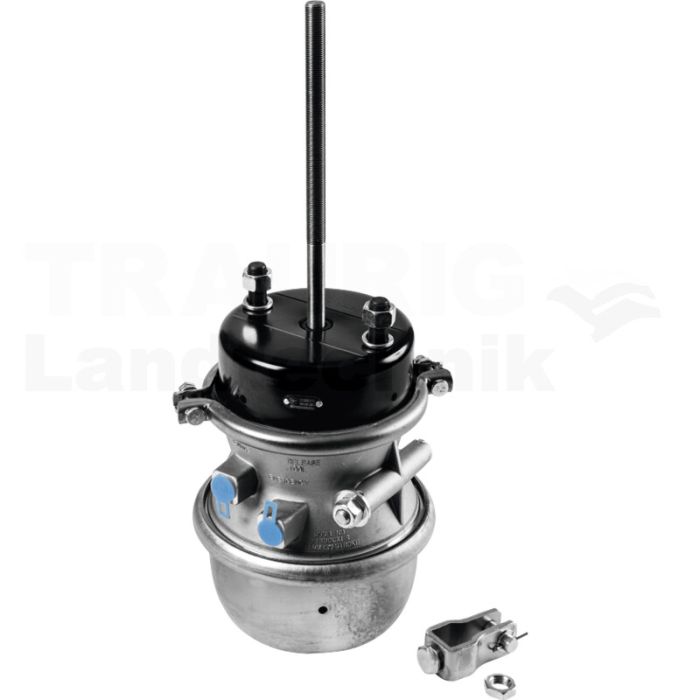

Doppelmembranzylinder
ca. 2-3 Werktage
Inkl. 19% Steuern
,
zzgl. Versandkosten
Nicht auf Lager
Artikelnummer
8289253771100
Sie sind noch nicht eingeloggt
| Anschlussgewinde | M16 x 1,5 |
|---|---|
| Betriebsdruck max. (bar) | 10,2 / 8,5 |
| Kolbenstange (mm) | 212 |
| Lösedruck (bar) | 4,8 |
| Hub (mm) | 75 / 75 |
| Versandgewicht in kg | 9,34 |
|---|
| Technische Daten | Abstand zwischen den Schrauben: 120,6 mm Anschluss: Betriebsdruck [P emax.]: 10,2/8,5 bar Gabelbolzen: 13,9 mm Gabelkopf: Ja Gewinde Anschluss 11: M16 × 1,5 Gewinde Anschluss 12: M16 × 1,5 Gewinde Druckstange: M16 × 1,5 Kraftabgabe M: 12300 N Länge Druckstange: 288 mm Max. Betriebsdruck: 10,2/8,5 bar Position Spannband: 45° Schraubengewinde: M16 x 1,5 Schraubenlängen: 42,5 mm Spannband: Ø 209 mm Winkel Anschluss: Position Seitenanschluss -90° |
|---|---|
| Gewindelänge (mm) | 288 |
| Typ | 30/30 |
| Kraftabgabe | 8000 N |
| Betriebsart | Nocken |
| Durchmesser (mm) | 206,5 |
| Temperaturbereich (°C) | -40 - +80 |
| Gesamtlänge (mm) | 363 |
| Länge (mm) | 262 |
| Version | ohne Faltenbalg |
