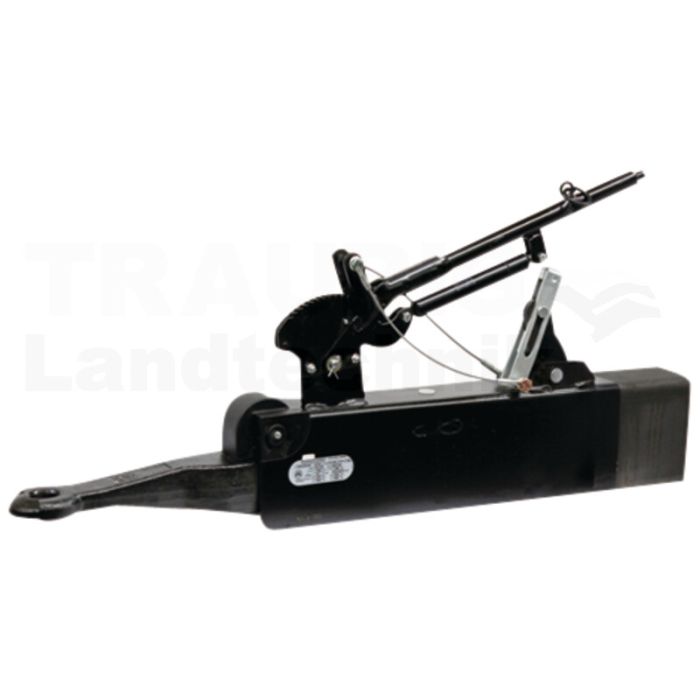

Auflaufeinrichtung AVE 2000
ca. 2-3 Werktage
Inkl. 19% Steuern
,
zzgl. Versandkosten
Auf Lager
Artikelnummer
15848.69.533.041
Sie sind noch nicht eingeloggt
Ausführungsschlüssel BPW-Auflaufeinrichtungen AVE 2000
Beispiel:
A H P 10 1
A = Fahrgeschwindigkeit bis 25 km/h
B = Fahrgeschwindigkeit bis und über 25 km/h
H = hoher Gesamtgewichtsbereich (von 4920 kg bis 8000 kg)
N = niedriger Gesamtgewichtsbereich (von 3242 kg bis 5600kg)
P = mit Flansch-Platte
O = ohne Flansch-Platte
V = ohne Flansch-Platte, Gehäuse um 150 mm verlängert
10 = 100 mm Auflaufweg
12 = 120 mm Auflaufweg
1 = Umlenkhebel oben mittig
2 = Umlenkhebel oben links versetzt
3 = Umlenkhebel oben rechts versetzt
Beispiel:
A H P 10 1
A = Fahrgeschwindigkeit bis 25 km/h
B = Fahrgeschwindigkeit bis und über 25 km/h
H = hoher Gesamtgewichtsbereich (von 4920 kg bis 8000 kg)
N = niedriger Gesamtgewichtsbereich (von 3242 kg bis 5600kg)
P = mit Flansch-Platte
O = ohne Flansch-Platte
V = ohne Flansch-Platte, Gehäuse um 150 mm verlängert
10 = 100 mm Auflaufweg
12 = 120 mm Auflaufweg
1 = Umlenkhebel oben mittig
2 = Umlenkhebel oben links versetzt
3 = Umlenkhebel oben rechts versetzt
| Versandgewicht in kg | 53,9 |
|---|
Ausführungsschlüssel BPW-Auflaufeinrichtungen AVE 2000
Beispiel:
A H P 10 1
A = Fahrgeschwindigkeit bis 25 km/h
B = Fahrgeschwindigkeit bis und über 25 km/h
H = hoher Gesamtgewichtsbereich (von 4920 kg bis 8000 kg)
N = niedriger Gesamtgewichtsbereich (von 3242 kg bis 5600kg)
P = mit Flansch-Platte
O = ohne Flansch-Platte
V = ohne Flansch-Platte, Gehäuse um 150 mm verlängert
10 = 100 mm Auflaufweg
12 = 120 mm Auflaufweg
1 = Umlenkhebel oben mittig
2 = Umlenkhebel oben links versetzt
3 = Umlenkhebel oben rechts versetzt
Beispiel:
A H P 10 1
A = Fahrgeschwindigkeit bis 25 km/h
B = Fahrgeschwindigkeit bis und über 25 km/h
H = hoher Gesamtgewichtsbereich (von 4920 kg bis 8000 kg)
N = niedriger Gesamtgewichtsbereich (von 3242 kg bis 5600kg)
P = mit Flansch-Platte
O = ohne Flansch-Platte
V = ohne Flansch-Platte, Gehäuse um 150 mm verlängert
10 = 100 mm Auflaufweg
12 = 120 mm Auflaufweg
1 = Umlenkhebel oben mittig
2 = Umlenkhebel oben links versetzt
3 = Umlenkhebel oben rechts versetzt
| Umlenkhebel | oben links |
|---|---|
| Umlenkhebel-Übersetzung (mm) | 120 / 100 |
| Zul. Gesamtgewicht (kg) | 8000 |
| Zul. Stützlast bis 25 km/h (kg) | 1600 |
| Zul. Stützlast max. (kg) | 1000 |
| Auflaufweg (mm) | 120 |
| Lochbild (mm) | ohne |
| Zul. Stützlast über 25 km/h (kg) | 1000 |
| passend für Radbremse | S 3006-7 RA |
| Ausführung | AV + BHV ohne Anschraubplatte |
| Geschwindigkeit bis 25 km/h | x |
| Auflaufweg A (mm) | 120 |
| Zul. Gesamtgewicht min-max. (kg) | 4920 - 8000 |
| Geschwindigkeit ab 25 km/h | x |
