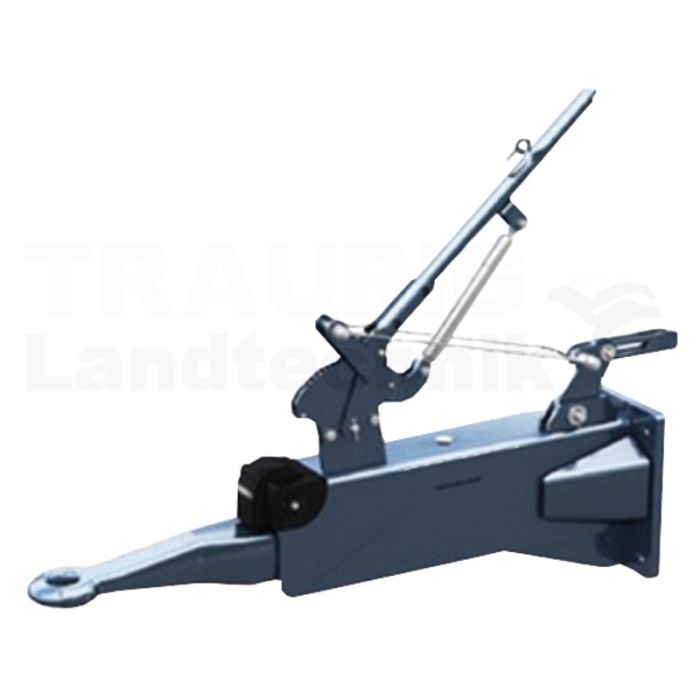

Auflaufeinrichtung AVE 2000
ca. 2-3 Werktage
Inkl. 19% Steuern
,
zzgl. Versandkosten
Auf Lager
Artikelnummer
15848.69.533.044
Sie sind noch nicht eingeloggt
Ausführungsschlüssel BPW-Auflaufeinrichtungen AVE 2000
Beispiel:
A H P 10 1
A = Fahrgeschwindigkeit bis 25 km/h
B = Fahrgeschwindigkeit bis und über 25 km/h
H = hoher Gesamtgewichtsbereich (von 4920 kg bis 8000 kg)
N = niedriger Gesamtgewichtsbereich (von 3242 kg bis 5600kg)
P = mit Flansch-Platte
O = ohne Flansch-Platte
V = ohne Flansch-Platte, Gehäuse um 150 mm verlängert
10 = 100 mm Auflaufweg
12 = 120 mm Auflaufweg
1 = Umlenkhebel oben mittig
2 = Umlenkhebel oben links versetzt
3 = Umlenkhebel oben rechts versetzt
Beispiel:
A H P 10 1
A = Fahrgeschwindigkeit bis 25 km/h
B = Fahrgeschwindigkeit bis und über 25 km/h
H = hoher Gesamtgewichtsbereich (von 4920 kg bis 8000 kg)
N = niedriger Gesamtgewichtsbereich (von 3242 kg bis 5600kg)
P = mit Flansch-Platte
O = ohne Flansch-Platte
V = ohne Flansch-Platte, Gehäuse um 150 mm verlängert
10 = 100 mm Auflaufweg
12 = 120 mm Auflaufweg
1 = Umlenkhebel oben mittig
2 = Umlenkhebel oben links versetzt
3 = Umlenkhebel oben rechts versetzt
| Versandgewicht in kg | 0 |
|---|
Ausführungsschlüssel BPW-Auflaufeinrichtungen AVE 2000
Beispiel:
A H P 10 1
A = Fahrgeschwindigkeit bis 25 km/h
B = Fahrgeschwindigkeit bis und über 25 km/h
H = hoher Gesamtgewichtsbereich (von 4920 kg bis 8000 kg)
N = niedriger Gesamtgewichtsbereich (von 3242 kg bis 5600kg)
P = mit Flansch-Platte
O = ohne Flansch-Platte
V = ohne Flansch-Platte, Gehäuse um 150 mm verlängert
10 = 100 mm Auflaufweg
12 = 120 mm Auflaufweg
1 = Umlenkhebel oben mittig
2 = Umlenkhebel oben links versetzt
3 = Umlenkhebel oben rechts versetzt
Beispiel:
A H P 10 1
A = Fahrgeschwindigkeit bis 25 km/h
B = Fahrgeschwindigkeit bis und über 25 km/h
H = hoher Gesamtgewichtsbereich (von 4920 kg bis 8000 kg)
N = niedriger Gesamtgewichtsbereich (von 3242 kg bis 5600kg)
P = mit Flansch-Platte
O = ohne Flansch-Platte
V = ohne Flansch-Platte, Gehäuse um 150 mm verlängert
10 = 100 mm Auflaufweg
12 = 120 mm Auflaufweg
1 = Umlenkhebel oben mittig
2 = Umlenkhebel oben links versetzt
3 = Umlenkhebel oben rechts versetzt
| Umlenkhebel | oben rechts |
|---|---|
| Umlenkhebel-Übersetzung (mm) | 120 / 75 |
| Zul. Gesamtgewicht (kg) | 8000 |
| Zul. Stützlast max. (kg) | 1000 |
| Auflaufweg (mm) | 120 |
| Lochbild (mm) | 146/170 / 190 Ø21 |
| passend für Radbremse | N 3006 RA |
| Ausführung | BHP 123 mit Anschraubplatte |
| Zul. Gesamtgewicht min-max. (kg) | 4920 - 8000 |
