L-DRVP-3/8-AL
ca. 2-3 Werktage
Inkl. 19% Steuern
,
zzgl. Versandkosten
Auf Lager
Artikelnummer
60621112005
Sie sind noch nicht eingeloggt

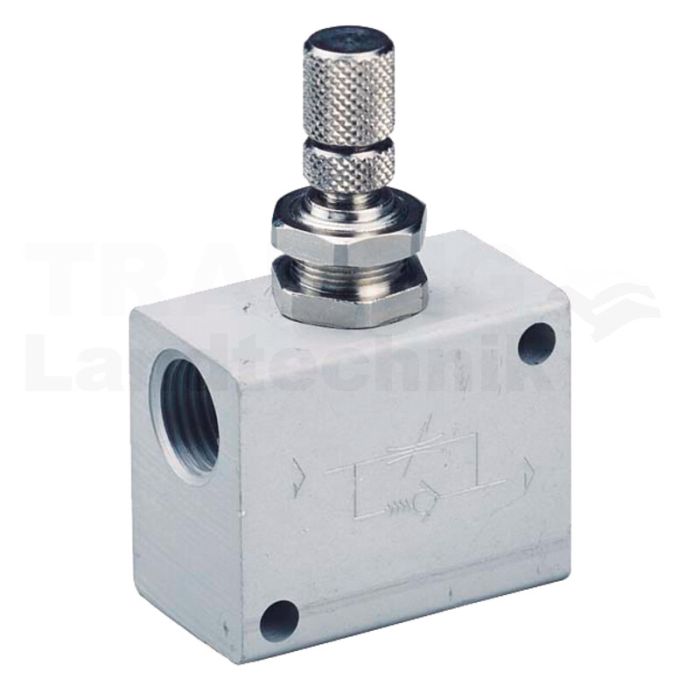

Präzisionsdrosselrückschlagventil - Block mit Innengewinde
Einsatz: Sowohl für einfach als auch für doppelwirkende Zylinder einsetzbar.
Funktion: In einer Richtung wird die Luft gedrosselt, d.h. über die Einstellspindel wird der Durchfluss geregelt, während in entgegengesetzter Richtung die Luft ungehindert über das Rückschlagsventil entweichen kann.
Montage: Sinnbild und Pfeilrichtung auf dem Ventilblock beachten.
Gehäuse: Aluminium
Drosselspindel: Messing vernickelt
Dichtungen: NBR 70 Shore
Einsatz: Sowohl für einfach als auch für doppelwirkende Zylinder einsetzbar.
Funktion: In einer Richtung wird die Luft gedrosselt, d.h. über die Einstellspindel wird der Durchfluss geregelt, während in entgegengesetzter Richtung die Luft ungehindert über das Rückschlagsventil entweichen kann.
Montage: Sinnbild und Pfeilrichtung auf dem Ventilblock beachten.
Gehäuse: Aluminium
Drosselspindel: Messing vernickelt
Dichtungen: NBR 70 Shore
| Versandgewicht in kg | 0,21 |
|---|
Präzisionsdrosselrückschlagventil - Block mit Innengewinde
Einsatz: Sowohl für einfach als auch für doppelwirkende Zylinder einsetzbar.
Funktion: In einer Richtung wird die Luft gedrosselt, d.h. über die Einstellspindel wird der Durchfluss geregelt, während in entgegengesetzter Richtung die Luft ungehindert über das Rückschlagsventil entweichen kann.
Montage: Sinnbild und Pfeilrichtung auf dem Ventilblock beachten.
Gehäuse: Aluminium
Drosselspindel: Messing vernickelt
Dichtungen: NBR 70 Shore
Einsatz: Sowohl für einfach als auch für doppelwirkende Zylinder einsetzbar.
Funktion: In einer Richtung wird die Luft gedrosselt, d.h. über die Einstellspindel wird der Durchfluss geregelt, während in entgegengesetzter Richtung die Luft ungehindert über das Rückschlagsventil entweichen kann.
Montage: Sinnbild und Pfeilrichtung auf dem Ventilblock beachten.
Gehäuse: Aluminium
Drosselspindel: Messing vernickelt
Dichtungen: NBR 70 Shore
| SW | 24 |
|---|---|
| B (mm) | 56 |
| H (mm) | 27 |
| G (mm) | 43 |
| C (mm) | 14 |
| D (mm) | 6,5 |
| F | 42 |
| Durchfluss | 800 |
| A (mm) | 28 |
| Gewinde | G3/8 |
| Hersteller | Wilhelm Fricke SE, Zum Kreuzkamp 7, 27404 Heeslingen, Deutschland, www.granit-parts.com, [email protected] |
