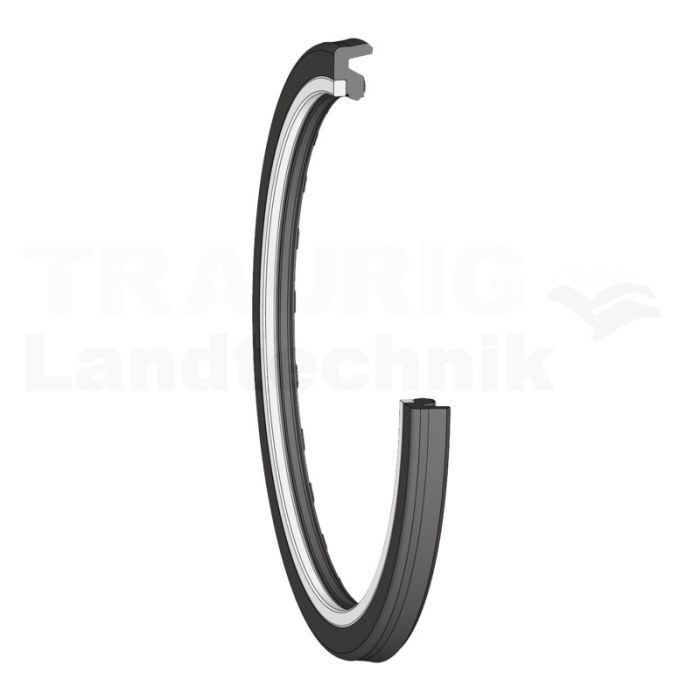

Asymmetrischer Nutring aus TPU
ca. 2-3 Werktage
Inkl. 19% Steuern
,
zzgl. Versandkosten
Auf Lager
Artikelnummer
470075X090.5X06 SST
Sie sind noch nicht eingeloggt
Produktbeschreibung
Diese einfachwirkende Stangendichtung besteht aus einem extrusions- und verschleißfesten TPU-Dichtelement und einem Stützring aus POM, der bei hohen Drücken und Temperaturen vor Spaltextrusion schützt. Für Anwendungen in der Fluidindustrie sind diese Eigenschaften die Grundvoraussetzung für funktionsfähige und langlebige Dichtungslösungen.
Produktvorteile
• thermoplatisches Polyurethan (TPU) zeichnet sich durch hohe Verschleißfestigkeit, hohe Extrusionsfestigkeit und einen niedrigen Druckverformungsrest (DVR) aus
• Stützring aus Polyoxymethylen (POM) verhindert Spaltextrusion bei hohen Temperaturen und Drücken
• TPU ist beständig gegenüber Hydraulikölen nach DIN 51524 (Teil 1-3) und schwer entflammbaren Hydraulikflüssigkeiten (HFA, HFB, HFC) sowie Schmierölen und -fetten auf Mineralölbasis
• schneller Druckaufbau dank Noppen an den Stirnflächen
• Noppen an der Rückseite ermöglichen einen direkten MedienRückfluss
• die Dichtlippe kann im Falle eines zu hohen Druckaufbaus eine Druckentlastung herbeiführen
• sehr geringer Montageaufwand
Montage
Die zweiteilige Dichtung kann mit sehr geringem Aufwand in eingestochene Nuten eingebaut werden. Die fachgerechte Montage kann nur mit Montagehilfen sichergestellt werden. Damit werden Beschädigungen der Dichtung beim Einbau verhindert
Diese einfachwirkende Stangendichtung besteht aus einem extrusions- und verschleißfesten TPU-Dichtelement und einem Stützring aus POM, der bei hohen Drücken und Temperaturen vor Spaltextrusion schützt. Für Anwendungen in der Fluidindustrie sind diese Eigenschaften die Grundvoraussetzung für funktionsfähige und langlebige Dichtungslösungen.
Produktvorteile
• thermoplatisches Polyurethan (TPU) zeichnet sich durch hohe Verschleißfestigkeit, hohe Extrusionsfestigkeit und einen niedrigen Druckverformungsrest (DVR) aus
• Stützring aus Polyoxymethylen (POM) verhindert Spaltextrusion bei hohen Temperaturen und Drücken
• TPU ist beständig gegenüber Hydraulikölen nach DIN 51524 (Teil 1-3) und schwer entflammbaren Hydraulikflüssigkeiten (HFA, HFB, HFC) sowie Schmierölen und -fetten auf Mineralölbasis
• schneller Druckaufbau dank Noppen an den Stirnflächen
• Noppen an der Rückseite ermöglichen einen direkten MedienRückfluss
• die Dichtlippe kann im Falle eines zu hohen Druckaufbaus eine Druckentlastung herbeiführen
• sehr geringer Montageaufwand
Montage
Die zweiteilige Dichtung kann mit sehr geringem Aufwand in eingestochene Nuten eingebaut werden. Die fachgerechte Montage kann nur mit Montagehilfen sichergestellt werden. Damit werden Beschädigungen der Dichtung beim Einbau verhindert
| Versandgewicht in kg | 0,01 |
|---|
Produktbeschreibung
Diese einfachwirkende Stangendichtung besteht aus einem extrusions- und verschleißfesten TPU-Dichtelement und einem Stützring aus POM, der bei hohen Drücken und Temperaturen vor Spaltextrusion schützt. Für Anwendungen in der Fluidindustrie sind diese Eigenschaften die Grundvoraussetzung für funktionsfähige und langlebige Dichtungslösungen.
Produktvorteile
• thermoplatisches Polyurethan (TPU) zeichnet sich durch hohe Verschleißfestigkeit, hohe Extrusionsfestigkeit und einen niedrigen Druckverformungsrest (DVR) aus
• Stützring aus Polyoxymethylen (POM) verhindert Spaltextrusion bei hohen Temperaturen und Drücken
• TPU ist beständig gegenüber Hydraulikölen nach DIN 51524 (Teil 1-3) und schwer entflammbaren Hydraulikflüssigkeiten (HFA, HFB, HFC) sowie Schmierölen und -fetten auf Mineralölbasis
• schneller Druckaufbau dank Noppen an den Stirnflächen
• Noppen an der Rückseite ermöglichen einen direkten MedienRückfluss
• die Dichtlippe kann im Falle eines zu hohen Druckaufbaus eine Druckentlastung herbeiführen
• sehr geringer Montageaufwand
Montage
Die zweiteilige Dichtung kann mit sehr geringem Aufwand in eingestochene Nuten eingebaut werden. Die fachgerechte Montage kann nur mit Montagehilfen sichergestellt werden. Damit werden Beschädigungen der Dichtung beim Einbau verhindert
Diese einfachwirkende Stangendichtung besteht aus einem extrusions- und verschleißfesten TPU-Dichtelement und einem Stützring aus POM, der bei hohen Drücken und Temperaturen vor Spaltextrusion schützt. Für Anwendungen in der Fluidindustrie sind diese Eigenschaften die Grundvoraussetzung für funktionsfähige und langlebige Dichtungslösungen.
Produktvorteile
• thermoplatisches Polyurethan (TPU) zeichnet sich durch hohe Verschleißfestigkeit, hohe Extrusionsfestigkeit und einen niedrigen Druckverformungsrest (DVR) aus
• Stützring aus Polyoxymethylen (POM) verhindert Spaltextrusion bei hohen Temperaturen und Drücken
• TPU ist beständig gegenüber Hydraulikölen nach DIN 51524 (Teil 1-3) und schwer entflammbaren Hydraulikflüssigkeiten (HFA, HFB, HFC) sowie Schmierölen und -fetten auf Mineralölbasis
• schneller Druckaufbau dank Noppen an den Stirnflächen
• Noppen an der Rückseite ermöglichen einen direkten MedienRückfluss
• die Dichtlippe kann im Falle eines zu hohen Druckaufbaus eine Druckentlastung herbeiführen
• sehr geringer Montageaufwand
Montage
Die zweiteilige Dichtung kann mit sehr geringem Aufwand in eingestochene Nuten eingebaut werden. Die fachgerechte Montage kann nur mit Montagehilfen sichergestellt werden. Damit werden Beschädigungen der Dichtung beim Einbau verhindert
| Betriebsdruck max. (bar) | 400 |
|---|---|
| Härte (Shore) | 95 |
| Temperaturbereich (°C) | -30 bis +100 |
| Innen-Ø d (mm) | 75 |
| Außen-Ø D (mm) | 90.5 |
| Einbauraumhöhe L (mm) | 6.3 |
| Dichtungshöhe H (mm) | 6 |
| Max. Gleitgeschwindigkeit (m/s) | ≤ 0,5 |
| Material | TPU |
| Hersteller | Wilhelm Fricke SE, Zum Kreuzkamp 7, 27404 Heeslingen, Deutschland, www.granit-parts.com, [email protected] |
