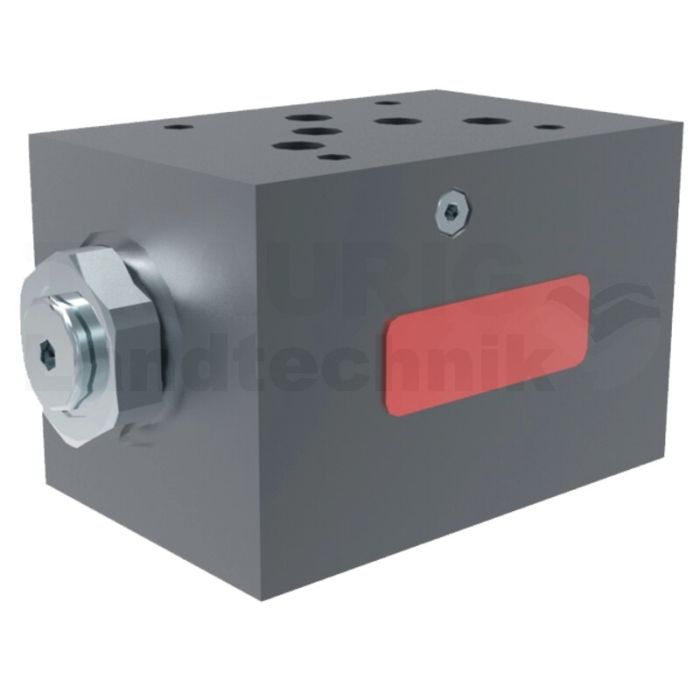

TV2-103/MC 3-weg drukkompensato NG10

3-Wege-Druckwaage, eingebaut in einer Zwischenplatte, hält die Druckdifferenz auf dem Stromregelventil stabil und damit macht sie den Volumenstrom von den Laständerungen des Verbrauchers sowie den Schwankungen des Pumpendruckes unabhängig.
Die Kolbenposition der Druckwaage wird von der Druckdifferenz, abgelesen vor und hinter dem Ventil, geregelt.
Die Druckdifferenz ist durch den Federdruck auf die Kolbenstirn gegeben und wird durch Ableiten der überschüssigen Druckflüssigkeit zurück in den Tank stabilisiert.
In der Grundstellung ist die Druckwaage geschlossen.
Der Volumenstrom und damit auch die Geschwindigkeit des Verbrauchers kann kontinuierlich durch Änderung des Durchmesserbereichs des Stromregelventils oder durch Änderung der Druckdifferenz auf der Druckwaage mittels einer Verstellschraube geregelt werden.
3-Wege-Druckwaage wird parallel zum Stromregelventil angeschlossen, auf dem sie durch Volumenstromverteilung von der Pumpe die Druckdifferenz konstant hält.
Hält der Verbraucher an, öffnet die Druckwaage und ermöglicht, dass die Druckflüssigkeit von der Pumpe zum Tank bei geringen Druckverlusten strömt.
Hiermit übernimmt sie die Funktion eines Entlastungsventils und schützt das System vor Überhitzung.
3-Wege-Druckwaagen werden auch in Steuerungssystemen mit Druck- und Volumenstromanpassung (Load Sensing) eingesetz
