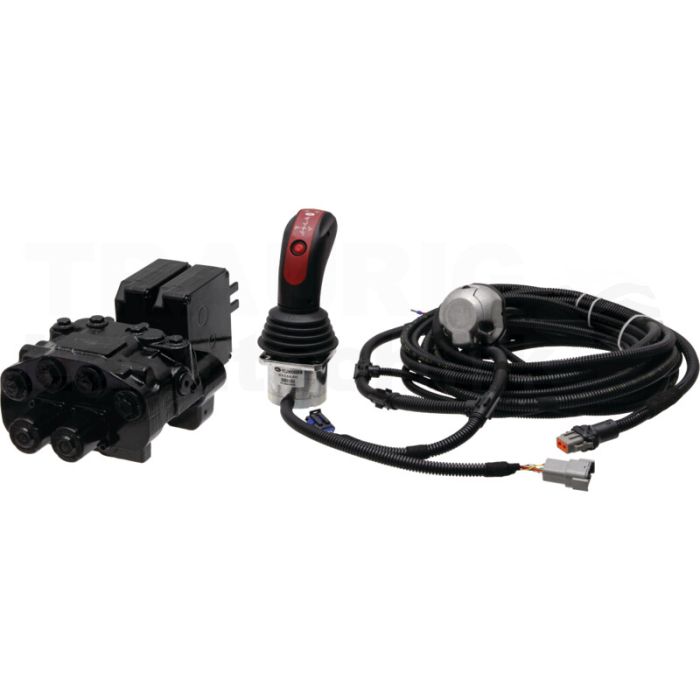

E-tronic Front loader LS System
ca. 2-3 Werktage
Inkl. 19% Steuern
,
zzgl. Versandkosten
Auf Lager
Artikelnummer
86500603
Sie sind noch nicht eingeloggt
1. Steuerventil
Funktion Kolben: 2x doppeltwirkend, 1x mit Schwimmstellung
Ø Durchflussmenge: 80 l/min Arbeitsdruck: 250 bar
max. Rücklaufdruck (am Anschluss T): 10 bar
interne Leckage: 3 cm³/min
Arbeitsbereich: 15 mm²/s - 75 mm²/s
Viskosität min.: 12 mm²/s
Viskositä max.: 400 mm²/s
2. CAN bus Konsole
Versorgungsspannung: 8 V - 16 V DC CAN bus: CAN 2.0B
Schutzgrad: IP65
Arbeitstemperatur :- 30° C bis + 85° C
Elektromagnetische Verträglichkeit (EMV) nach ISO 14982 Schalter (P0) mit Arretierung zum Ein- und Ausschalten des Steuerhebels. Einschalten der Schwimmstellung über Schalter (P8) und Hebelstellung in „Y1“. Zwei weitere Schalter (P6,P7) mit Federrückstellung zur freien Verfügung ( max. 6 A).
Das komplette System muss über einen externen Schalter, in der Regel das Zündschloss, ein- und ausgeschaltet werden.
3. EME mechatronisches Modul
Versorgungsspannung: 9 V - 16 V DC
Schutzgrad: IP67 Arbeitstemperatur: - 25° C bis + 85° C Hub: + - 12mm
Elektromagnetische Verträglichkeit (EMV) nach ISO 14982 CAN bus: CAN 2.0B
Funktion Kolben: 2x doppeltwirkend, 1x mit Schwimmstellung
Ø Durchflussmenge: 80 l/min Arbeitsdruck: 250 bar
max. Rücklaufdruck (am Anschluss T): 10 bar
interne Leckage: 3 cm³/min
Arbeitsbereich: 15 mm²/s - 75 mm²/s
Viskosität min.: 12 mm²/s
Viskositä max.: 400 mm²/s
2. CAN bus Konsole
Versorgungsspannung: 8 V - 16 V DC CAN bus: CAN 2.0B
Schutzgrad: IP65
Arbeitstemperatur :- 30° C bis + 85° C
Elektromagnetische Verträglichkeit (EMV) nach ISO 14982 Schalter (P0) mit Arretierung zum Ein- und Ausschalten des Steuerhebels. Einschalten der Schwimmstellung über Schalter (P8) und Hebelstellung in „Y1“. Zwei weitere Schalter (P6,P7) mit Federrückstellung zur freien Verfügung ( max. 6 A).
Das komplette System muss über einen externen Schalter, in der Regel das Zündschloss, ein- und ausgeschaltet werden.
3. EME mechatronisches Modul
Versorgungsspannung: 9 V - 16 V DC
Schutzgrad: IP67 Arbeitstemperatur: - 25° C bis + 85° C Hub: + - 12mm
Elektromagnetische Verträglichkeit (EMV) nach ISO 14982 CAN bus: CAN 2.0B
| Versandgewicht in kg | 16,99 |
|---|
1. Steuerventil
Funktion Kolben: 2x doppeltwirkend, 1x mit Schwimmstellung
Ø Durchflussmenge: 80 l/min Arbeitsdruck: 250 bar
max. Rücklaufdruck (am Anschluss T): 10 bar
interne Leckage: 3 cm³/min
Arbeitsbereich: 15 mm²/s - 75 mm²/s
Viskosität min.: 12 mm²/s
Viskositä max.: 400 mm²/s
2. CAN bus Konsole
Versorgungsspannung: 8 V - 16 V DC CAN bus: CAN 2.0B
Schutzgrad: IP65
Arbeitstemperatur :- 30° C bis + 85° C
Elektromagnetische Verträglichkeit (EMV) nach ISO 14982 Schalter (P0) mit Arretierung zum Ein- und Ausschalten des Steuerhebels. Einschalten der Schwimmstellung über Schalter (P8) und Hebelstellung in „Y1“. Zwei weitere Schalter (P6,P7) mit Federrückstellung zur freien Verfügung ( max. 6 A).
Das komplette System muss über einen externen Schalter, in der Regel das Zündschloss, ein- und ausgeschaltet werden.
3. EME mechatronisches Modul
Versorgungsspannung: 9 V - 16 V DC
Schutzgrad: IP67 Arbeitstemperatur: - 25° C bis + 85° C Hub: + - 12mm
Elektromagnetische Verträglichkeit (EMV) nach ISO 14982 CAN bus: CAN 2.0B
Funktion Kolben: 2x doppeltwirkend, 1x mit Schwimmstellung
Ø Durchflussmenge: 80 l/min Arbeitsdruck: 250 bar
max. Rücklaufdruck (am Anschluss T): 10 bar
interne Leckage: 3 cm³/min
Arbeitsbereich: 15 mm²/s - 75 mm²/s
Viskosität min.: 12 mm²/s
Viskositä max.: 400 mm²/s
2. CAN bus Konsole
Versorgungsspannung: 8 V - 16 V DC CAN bus: CAN 2.0B
Schutzgrad: IP65
Arbeitstemperatur :- 30° C bis + 85° C
Elektromagnetische Verträglichkeit (EMV) nach ISO 14982 Schalter (P0) mit Arretierung zum Ein- und Ausschalten des Steuerhebels. Einschalten der Schwimmstellung über Schalter (P8) und Hebelstellung in „Y1“. Zwei weitere Schalter (P6,P7) mit Federrückstellung zur freien Verfügung ( max. 6 A).
Das komplette System muss über einen externen Schalter, in der Regel das Zündschloss, ein- und ausgeschaltet werden.
3. EME mechatronisches Modul
Versorgungsspannung: 9 V - 16 V DC
Schutzgrad: IP67 Arbeitstemperatur: - 25° C bis + 85° C Hub: + - 12mm
Elektromagnetische Verträglichkeit (EMV) nach ISO 14982 CAN bus: CAN 2.0B
| PN (bar) | 250 |
|---|---|
| System | CC (Closed Center) |
| Funktion Steuerkolben | 2x dw, 1x mit Schwimmstellung |
| Nenndurchfluss (l/min) | 80 |
| Ausführung | geschlossenes System, Load Sensing |
| Anschluss T (BSP) | G 3/4" |
| Anschluss P (BSP) | G 3/4" |
| Anschluss A-B (BSP) | G 1/2" |
| Anzahl "on/off" Funktionen | 1 (Taster) |
| Anschluss LS (BSP) | G 1/4" |
