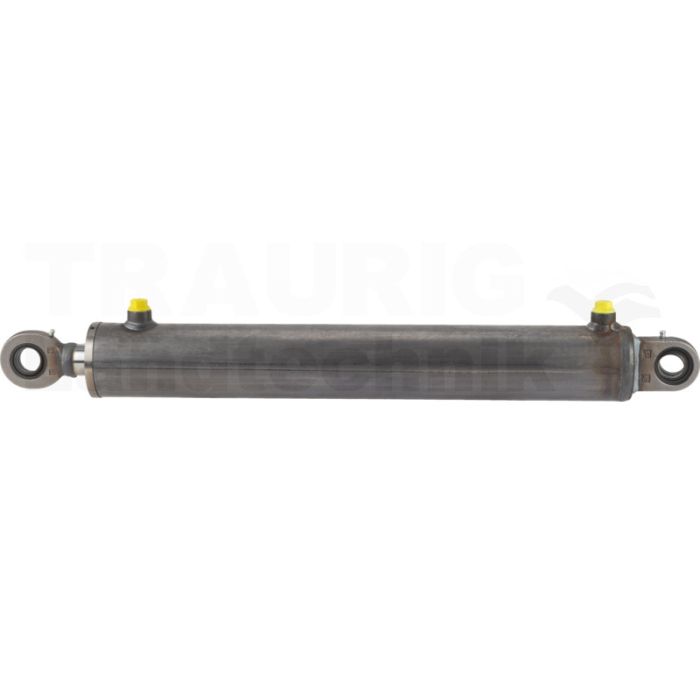

Zylinder DW-GA-90/80x40x700
ca. 2-3 Werktage
Inkl. 19% Steuern
,
zzgl. Versandkosten
Auf Lager
Artikelnummer
12408119
Sie sind noch nicht eingeloggt
Doppeltwirkende Zylinder mit Gelenkköpfen GF..DO und GK..DO an Zylinderboden und Kolbenstange
• maximal zulässige Arbeitsdruck richtet sich nach der maximal zulässigen Knickbelastung
• Material: Zylinderrohr: St52.3,H9
• Kolbenstange: C45 hartverchromt, Ra 0,25
• Dichtungen: Manschetten aus Polyurethan, O-Ringe aus NBR
• Temperaturbereich: -25°C bis +80°C
• zulässige Geschwindigkeit max.:0,5 m/s
• geeignet für Hydrauliköle auf Mineralölbasis
• maximal zulässige Arbeitsdruck richtet sich nach der maximal zulässigen Knickbelastung
• Material: Zylinderrohr: St52.3,H9
• Kolbenstange: C45 hartverchromt, Ra 0,25
• Dichtungen: Manschetten aus Polyurethan, O-Ringe aus NBR
• Temperaturbereich: -25°C bis +80°C
• zulässige Geschwindigkeit max.:0,5 m/s
• geeignet für Hydrauliköle auf Mineralölbasis
| Versandgewicht in kg | 24 |
|---|
Doppeltwirkende Zylinder mit Gelenkköpfen GF..DO und GK..DO an Zylinderboden und Kolbenstange
• maximal zulässige Arbeitsdruck richtet sich nach der maximal zulässigen Knickbelastung
• Material: Zylinderrohr: St52.3,H9
• Kolbenstange: C45 hartverchromt, Ra 0,25
• Dichtungen: Manschetten aus Polyurethan, O-Ringe aus NBR
• Temperaturbereich: -25°C bis +80°C
• zulässige Geschwindigkeit max.:0,5 m/s
• geeignet für Hydrauliköle auf Mineralölbasis
• maximal zulässige Arbeitsdruck richtet sich nach der maximal zulässigen Knickbelastung
• Material: Zylinderrohr: St52.3,H9
• Kolbenstange: C45 hartverchromt, Ra 0,25
• Dichtungen: Manschetten aus Polyurethan, O-Ringe aus NBR
• Temperaturbereich: -25°C bis +80°C
• zulässige Geschwindigkeit max.:0,5 m/s
• geeignet für Hydrauliköle auf Mineralölbasis
| Anschlussgewinde BSP | G 1/2" |
|---|---|
| W (mm) | 28 |
| Zugkraft (t) | 9.1 |
| Zylinder-Ø innen B (mm) | 80 |
| Betriebsdruck max. (bar) | 250 |
| Anschlussgewinde E | G 1/2" |
| Ø H (mm) | 73 |
| Ø P (mm) | 30 |
| Z (mm) | 982 |
| Ausführung | mit Befestigungen |
| V (mm) | 22 |
| Ø D (mm) | 90 |
| Druckkraft (t) | 12.1 |
| H1 (mm) | 65 |
| Hub C (mm) | 700 |
| Kolbenstangen-Ø A (mm) | 40 |
| L1 (mm) | 51 |
| L2 (mm) | 51 |
