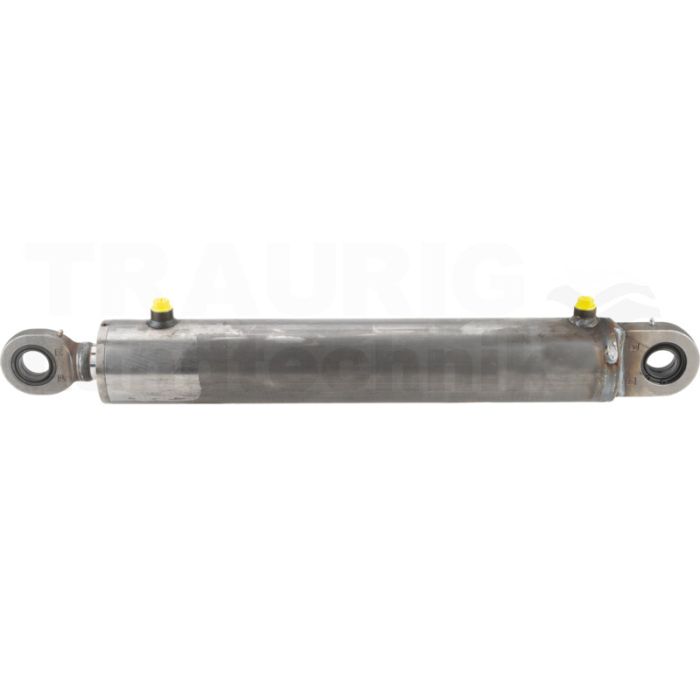

Zylinder DW-GA-115/100x50x800
ca. 2-3 Werktage
Inkl. 19% Steuern
,
zzgl. Versandkosten
Auf Lager
Artikelnummer
12414031
Sie sind noch nicht eingeloggt
Doppeltwirkende Zylinder mit Gelenkköpfen GF..DO und GK..DO an Zylinderboden und Kolbenstange
• maximal zulässige Arbeitsdruck richtet sich nach der maximal zulässigen Knickbelastung
• Material: Zylinderrohr: St52.3,H9
• Kolbenstange: C45 hartverchromt, Ra 0,25
• Dichtungen: Manschetten aus Polyurethan, O-Ringe aus NBR
• Temperaturbereich: -25°C bis +80°C
• zulässige Geschwindigkeit max.:0,5 m/s
• geeignet für Hydrauliköle auf Mineralölbasis
• maximal zulässige Arbeitsdruck richtet sich nach der maximal zulässigen Knickbelastung
• Material: Zylinderrohr: St52.3,H9
• Kolbenstange: C45 hartverchromt, Ra 0,25
• Dichtungen: Manschetten aus Polyurethan, O-Ringe aus NBR
• Temperaturbereich: -25°C bis +80°C
• zulässige Geschwindigkeit max.:0,5 m/s
• geeignet für Hydrauliköle auf Mineralölbasis
| Versandgewicht in kg | 43,6 |
|---|
Doppeltwirkende Zylinder mit Gelenkköpfen GF..DO und GK..DO an Zylinderboden und Kolbenstange
• maximal zulässige Arbeitsdruck richtet sich nach der maximal zulässigen Knickbelastung
• Material: Zylinderrohr: St52.3,H9
• Kolbenstange: C45 hartverchromt, Ra 0,25
• Dichtungen: Manschetten aus Polyurethan, O-Ringe aus NBR
• Temperaturbereich: -25°C bis +80°C
• zulässige Geschwindigkeit max.:0,5 m/s
• geeignet für Hydrauliköle auf Mineralölbasis
• maximal zulässige Arbeitsdruck richtet sich nach der maximal zulässigen Knickbelastung
• Material: Zylinderrohr: St52.3,H9
• Kolbenstange: C45 hartverchromt, Ra 0,25
• Dichtungen: Manschetten aus Polyurethan, O-Ringe aus NBR
• Temperaturbereich: -25°C bis +80°C
• zulässige Geschwindigkeit max.:0,5 m/s
• geeignet für Hydrauliköle auf Mineralölbasis
| Anschlussgewinde BSP | G 1/2" |
|---|---|
| W (mm) | 35 |
| Zugkraft (t) | 14.2 |
| Zylinder-Ø innen B (mm) | 100 |
| Betriebsdruck max. (bar) | 250 |
| Anschlussgewinde E | G 1/2" |
| Ø H (mm) | 92 |
| Ø P (mm) | 40 |
| Z (mm) | 1148 |
| Ausführung | mit Befestigungen |
| V (mm) | 28 |
| Ø D (mm) | 115 |
| Druckkraft (t) | 19 |
| H1 (mm) | 100 |
| Hub C (mm) | 800 |
| Kolbenstangen-Ø A (mm) | 50 |
| L1 (mm) | 69 |
| L2 (mm) | 69 |
