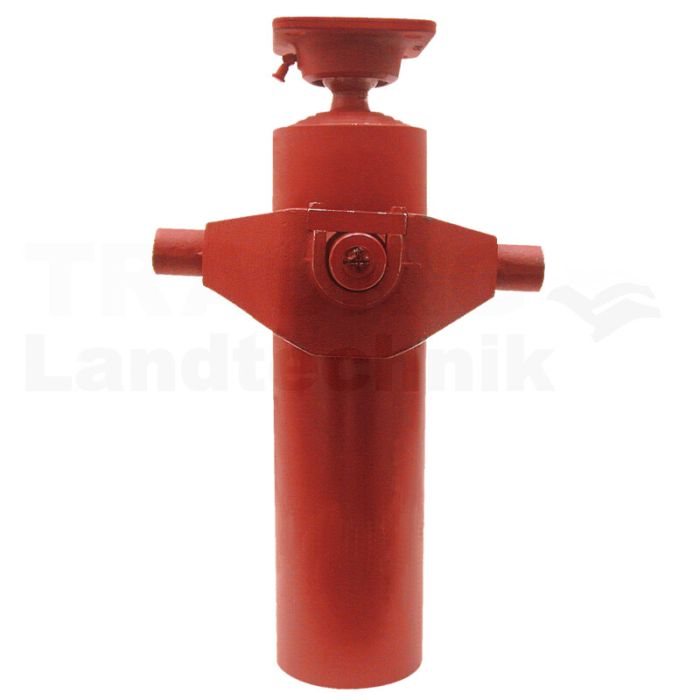

Teleskopzylinder 3-stufig
ca. 2-3 Werktage
Inkl. 19% Steuern
,
zzgl. Versandkosten
Auf Lager
Artikelnummer
82010010
Sie sind noch nicht eingeloggt
Bevorzugte Anwendungsgebiete:
Die einfachwirkenden Teleskopzylinder sind vorwiegend als Kippzylinder für Ackerwagen-3-Seiten-Kippvorrichtungen konstruiert. Es ist eine Hubbegrenzung vorzusehen die verhindert, dass die Zylinder auf Endanschlag gefahren werden. Schwenkwinkel je max. 30°
Konstruktionsprinzip:
Die aufgeführten Teleskopzylindertypen sind in Plungerbauweise mit kolbenstangenseitiger Abdichtung ausgeführt. Am Zylindermantel befinden sich Aufhängezapfen mit einem Kardanring. Die letzte Kolbenstufe ist mit einer mit einer Kugelpfanne für Schweiß– oder Schraubmontage versehen. Eine langjährig bewährte Sprengringbauweise kombiniert mit verschleißarmen Abstreif- und Dichtelementen aus Polyurethan gewährleisten Zuverlässigkeit und geringe Schmierfilmdicke.
Dichtungsbestückung:
Bewährte Standard Nutringe und Abstreifer aus Polyurethan gewährleisten geringe Schmierfilmdicke und gute Abstreifwirkung.
Hubgeschwindigkeitsbereich: bis 0,1 m/s
Temperaturbereich: von -10 bis + 80 ° C
Hydraulisches Druckmedium: Mineralöl oder Bioöle (nach vorheriger Rücksprache). Viskosität 10 bis 300 cst.
Nenndruck: Nenndruck 200 bar.
Prüfdruck 220 bar.
Kolbenstangenausführung: Die ausfahrenden Kolbenstufen sind maßhartverchromt. Die Einbau-, Betriebs-, und Wartungsanleitung ist zu beachten!
Vorteile:
Zertifikat nach ISO 9001, Oberfläche grundiert, Stufenrohre verchromt, hoher Nenndruck Entlüftungsschraube ab Kolbendurchmesser 75 mm aufwärts.
Die einfachwirkenden Teleskopzylinder sind vorwiegend als Kippzylinder für Ackerwagen-3-Seiten-Kippvorrichtungen konstruiert. Es ist eine Hubbegrenzung vorzusehen die verhindert, dass die Zylinder auf Endanschlag gefahren werden. Schwenkwinkel je max. 30°
Konstruktionsprinzip:
Die aufgeführten Teleskopzylindertypen sind in Plungerbauweise mit kolbenstangenseitiger Abdichtung ausgeführt. Am Zylindermantel befinden sich Aufhängezapfen mit einem Kardanring. Die letzte Kolbenstufe ist mit einer mit einer Kugelpfanne für Schweiß– oder Schraubmontage versehen. Eine langjährig bewährte Sprengringbauweise kombiniert mit verschleißarmen Abstreif- und Dichtelementen aus Polyurethan gewährleisten Zuverlässigkeit und geringe Schmierfilmdicke.
Dichtungsbestückung:
Bewährte Standard Nutringe und Abstreifer aus Polyurethan gewährleisten geringe Schmierfilmdicke und gute Abstreifwirkung.
Hubgeschwindigkeitsbereich: bis 0,1 m/s
Temperaturbereich: von -10 bis + 80 ° C
Hydraulisches Druckmedium: Mineralöl oder Bioöle (nach vorheriger Rücksprache). Viskosität 10 bis 300 cst.
Nenndruck: Nenndruck 200 bar.
Prüfdruck 220 bar.
Kolbenstangenausführung: Die ausfahrenden Kolbenstufen sind maßhartverchromt. Die Einbau-, Betriebs-, und Wartungsanleitung ist zu beachten!
Vorteile:
Zertifikat nach ISO 9001, Oberfläche grundiert, Stufenrohre verchromt, hoher Nenndruck Entlüftungsschraube ab Kolbendurchmesser 75 mm aufwärts.
| Versandgewicht in kg | 57 |
|---|
Bevorzugte Anwendungsgebiete:
Die einfachwirkenden Teleskopzylinder sind vorwiegend als Kippzylinder für Ackerwagen-3-Seiten-Kippvorrichtungen konstruiert. Es ist eine Hubbegrenzung vorzusehen die verhindert, dass die Zylinder auf Endanschlag gefahren werden. Schwenkwinkel je max. 30°
Konstruktionsprinzip:
Die aufgeführten Teleskopzylindertypen sind in Plungerbauweise mit kolbenstangenseitiger Abdichtung ausgeführt. Am Zylindermantel befinden sich Aufhängezapfen mit einem Kardanring. Die letzte Kolbenstufe ist mit einer mit einer Kugelpfanne für Schweiß– oder Schraubmontage versehen. Eine langjährig bewährte Sprengringbauweise kombiniert mit verschleißarmen Abstreif- und Dichtelementen aus Polyurethan gewährleisten Zuverlässigkeit und geringe Schmierfilmdicke.
Dichtungsbestückung:
Bewährte Standard Nutringe und Abstreifer aus Polyurethan gewährleisten geringe Schmierfilmdicke und gute Abstreifwirkung.
Hubgeschwindigkeitsbereich: bis 0,1 m/s
Temperaturbereich: von -10 bis + 80 ° C
Hydraulisches Druckmedium: Mineralöl oder Bioöle (nach vorheriger Rücksprache). Viskosität 10 bis 300 cst.
Nenndruck: Nenndruck 200 bar.
Prüfdruck 220 bar.
Kolbenstangenausführung: Die ausfahrenden Kolbenstufen sind maßhartverchromt. Die Einbau-, Betriebs-, und Wartungsanleitung ist zu beachten!
Vorteile:
Zertifikat nach ISO 9001, Oberfläche grundiert, Stufenrohre verchromt, hoher Nenndruck Entlüftungsschraube ab Kolbendurchmesser 75 mm aufwärts.
Die einfachwirkenden Teleskopzylinder sind vorwiegend als Kippzylinder für Ackerwagen-3-Seiten-Kippvorrichtungen konstruiert. Es ist eine Hubbegrenzung vorzusehen die verhindert, dass die Zylinder auf Endanschlag gefahren werden. Schwenkwinkel je max. 30°
Konstruktionsprinzip:
Die aufgeführten Teleskopzylindertypen sind in Plungerbauweise mit kolbenstangenseitiger Abdichtung ausgeführt. Am Zylindermantel befinden sich Aufhängezapfen mit einem Kardanring. Die letzte Kolbenstufe ist mit einer mit einer Kugelpfanne für Schweiß– oder Schraubmontage versehen. Eine langjährig bewährte Sprengringbauweise kombiniert mit verschleißarmen Abstreif- und Dichtelementen aus Polyurethan gewährleisten Zuverlässigkeit und geringe Schmierfilmdicke.
Dichtungsbestückung:
Bewährte Standard Nutringe und Abstreifer aus Polyurethan gewährleisten geringe Schmierfilmdicke und gute Abstreifwirkung.
Hubgeschwindigkeitsbereich: bis 0,1 m/s
Temperaturbereich: von -10 bis + 80 ° C
Hydraulisches Druckmedium: Mineralöl oder Bioöle (nach vorheriger Rücksprache). Viskosität 10 bis 300 cst.
Nenndruck: Nenndruck 200 bar.
Prüfdruck 220 bar.
Kolbenstangenausführung: Die ausfahrenden Kolbenstufen sind maßhartverchromt. Die Einbau-, Betriebs-, und Wartungsanleitung ist zu beachten!
Vorteile:
Zertifikat nach ISO 9001, Oberfläche grundiert, Stufenrohre verchromt, hoher Nenndruck Entlüftungsschraube ab Kolbendurchmesser 75 mm aufwärts.
| Anschlussgewinde | M16 x 1,5 |
|---|---|
| Stufen | 3 |
| Hubkraft Stufen (t) bei 180 bar | 4,9 / 7,7 / 11,2 |
| Aufhängung | Aufhängezapfen Oben |
| B (mm) | 230 |
| Volumen (l) | 7,4 |
| T Stufen-Ø 1/2/3/4/5 | 60/75/90/-/- |
| L (mm) | M16 x 1,5 |
| Betriebsdruck max. (bar) | 200 |
| Ausstattung | mit Kardanring |
| I (mm) | 125 |
| F (mm) | 641 |
| T (mm) | 40 |
| J (mm) | 14,5 |
| G (mm) | 110 |
| Ausführung | Kugel und -pfanne |
| C (mm) | 180 |
| E (mm) | 141 |
| A (mm) | 40 |
| Hub (mm) | 1400 |
| K (mm) | 125 |
| max. Traglast Kardanring (t) | 8 |
