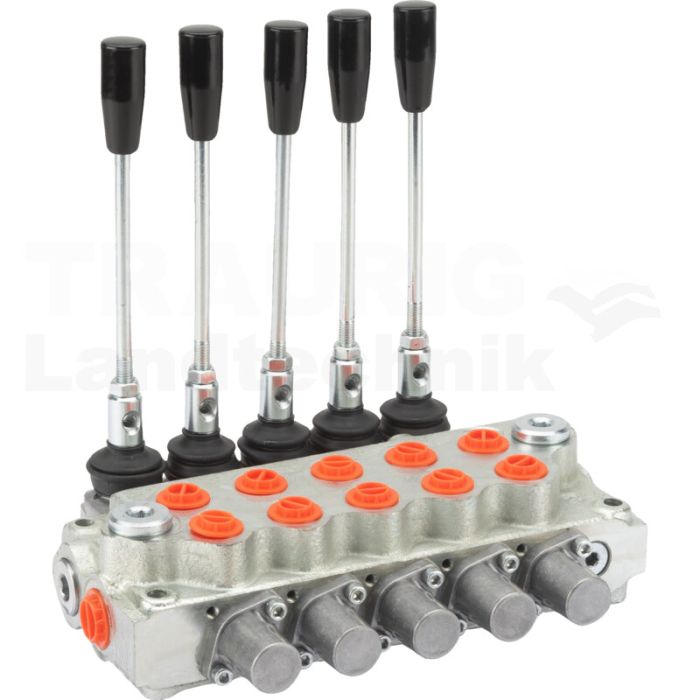

Ventil P45 5x DW (A-B geschlossen)
ca. 2-3 Werktage
Inkl. 19% Steuern
,
zzgl. Versandkosten
Auf Lager
Artikelnummer
87002804
Sie sind noch nicht eingeloggt
Einfache, kompakte und hochbelastbare Monoblockventile, von 1 bis 6 Sektionen, für offene Hydrauliksysteme. Ein Umbau der Ventile für geschlossene Systeme oder mit Druckweiterleitung ist möglich. Ausgestattet mit einem Hauptdruckbegrenzungsventil und einem Lastrückschlagventil. Austauschbare Steuerkolben erlauben eine hohe Flexibilität.
max. Betriebsdruck P, A, B, : 315 bar
max. Betriebsdruck T: 25 bar
Anschluss: P-T-N 1/2" BSP
Anschluss: A-B 3/8" BSP
Durchfluss: 45 l/min
Öltemperatur: -20° C bis +100°C
Verunreinigungsstufe 10 nach NAS1638, X/19/16 nach ISO 4406
Interne Leckage (A,B ->T): ca. 3 cm³ /min bei 100 bar
Öl Viskosität im Betrieb: 15 – 75 mm²/s (cSt)
max. Betriebsdruck P, A, B, : 315 bar
max. Betriebsdruck T: 25 bar
Anschluss: P-T-N 1/2" BSP
Anschluss: A-B 3/8" BSP
Durchfluss: 45 l/min
Öltemperatur: -20° C bis +100°C
Verunreinigungsstufe 10 nach NAS1638, X/19/16 nach ISO 4406
Interne Leckage (A,B ->T): ca. 3 cm³ /min bei 100 bar
Öl Viskosität im Betrieb: 15 – 75 mm²/s (cSt)
| Versandgewicht in kg | 10,12 |
|---|
Einfache, kompakte und hochbelastbare Monoblockventile, von 1 bis 6 Sektionen, für offene Hydrauliksysteme. Ein Umbau der Ventile für geschlossene Systeme oder mit Druckweiterleitung ist möglich. Ausgestattet mit einem Hauptdruckbegrenzungsventil und einem Lastrückschlagventil. Austauschbare Steuerkolben erlauben eine hohe Flexibilität.
max. Betriebsdruck P, A, B, : 315 bar
max. Betriebsdruck T: 25 bar
Anschluss: P-T-N 1/2" BSP
Anschluss: A-B 3/8" BSP
Durchfluss: 45 l/min
Öltemperatur: -20° C bis +100°C
Verunreinigungsstufe 10 nach NAS1638, X/19/16 nach ISO 4406
Interne Leckage (A,B ->T): ca. 3 cm³ /min bei 100 bar
Öl Viskosität im Betrieb: 15 – 75 mm²/s (cSt)
max. Betriebsdruck P, A, B, : 315 bar
max. Betriebsdruck T: 25 bar
Anschluss: P-T-N 1/2" BSP
Anschluss: A-B 3/8" BSP
Durchfluss: 45 l/min
Öltemperatur: -20° C bis +100°C
Verunreinigungsstufe 10 nach NAS1638, X/19/16 nach ISO 4406
Interne Leckage (A,B ->T): ca. 3 cm³ /min bei 100 bar
Öl Viskosität im Betrieb: 15 – 75 mm²/s (cSt)
| PN (bar) | 315 |
|---|---|
| Tiefe (mm) | 185 |
| Funktion Steuerkolben | 5 x dw |
| Nenndurchfluss (l/min) | 45 |
| Hebel | 5 |
| Breite (mm) | 248 |
| Einstellbereich (bar) | 160 - 315 |
| F (mm) | 221 |
| Ausführung | 4/3-Wege, 5 x doppeltwirkend (A-B geschlossen / Federrückstellung) |
| Gehäusematerial | Stahlguss, verzinkt |
| Anschluss T (BSP) | G 1/2" |
| E (mm) | 248,5 |
| Zusatzinformationen | • max. Betriebsdruck P, A, B: 315 bar • max. Betriebsdruck T: 25 bar • Verunreinigungsstufe 10 nach NAS1638, X/19/16 nach ISO 4406 • interne Leckage (A,B ->T): ca. 3 cm³ /min bei 100 bar • Ölviskosität im Betrieb: 15 – 75 mm²/s (cSt) |
| Anschluss P (BSP) | G 1/2" |
| Anschluss A-B (BSP) | G 3/8" |
| Betriebstemperatur (°C) | -20 bis +100 |
| Lieferumfang | • 1 x Monoblockventil • 5 x Handhebel |
