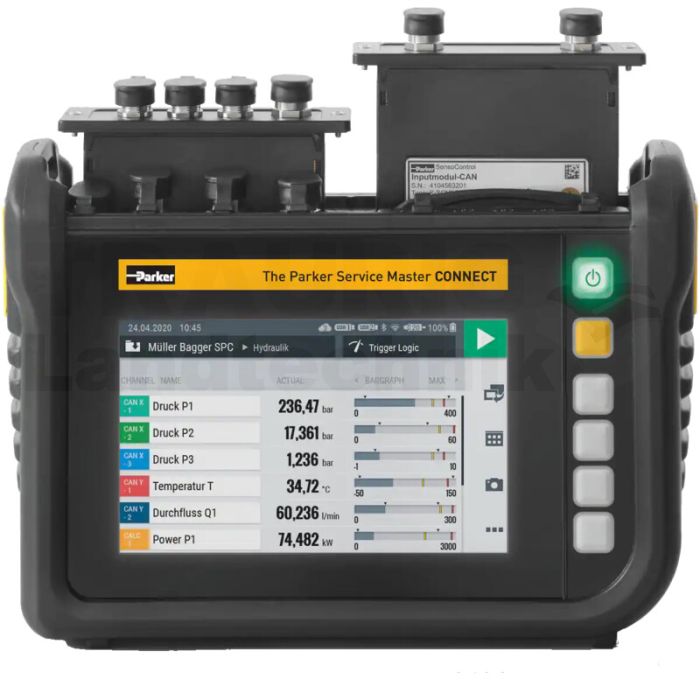

Service Master Connect
ca. 2-3 Werktage
Inkl. 19% Steuern
,
zzgl. Versandkosten
Auf Lager
Artikelnummer
85026092
Sie sind noch nicht eingeloggt
Technische Daten
• Eingänge/Ausgänge
Sensoreingänge CAN:
2 CAN-Bus-Netze à 24 Parker CAN-Bus-Kanäle. Alternativ an CAN Y bis zu 5 Fremd-CANopen-Sensoren. Baudrate bei Fremd-CAN einstellbar. 24 VDC-Spannungsversorgung/max. 250 mA. Kein Mischbetrieb von Parker-CAN und Fremd-CANinnerhalb eines CAN-Bus-Stranges möglich. Abschlusswiderstand intern 120 Ohmfest. Unterstützt CAN 2.0 A/CAN 2.0 B. Ausführung SMC-600-LC: max. 20 Kanäle.SMC-600-LC; nur vordefinierte Rechenkanäle möglich.
Abtastrate: 1 ms = 1.000 Messwerte/s
Steckverbindung: M12x1, 5 pin mit SPEEDCON®, Einbaustecker
D-IN/OUT F1/2: Doppelt belegter Eingang, der wahlweise als DIGITAL-IN und DIGITAL-OUTgenutzt werden kann, oder durch Umschaltung werden zwei Frequenzeingängezur Verfügung gestellt. Auch als Drehrichtungserkennung möglich.
Anschluss: M12x1 SpeedCon female. (5-polig)
Eingang: Galvanisch getrennt
Versorgung: 24 V DC, 80 mA
Eingangssignale Frequenz: (0 Hz … 20 KHz)
Pegel / Schwellwert Activ low: 0-1.4 V, Activ high: 3-30 V
Genauigkeit: ≤± 0,1%
Inputmodulschächte: Flexible Bestückung mit bis zu 2 Modulen
Touch Display: 7“, 800 x 480 Pixel, Helligkeit: 450 cd. Handschuhbedienung möglich.
Rechenkanäle
Anzahl: 4
Funktionen: /, *, +, -, f´(t), Integral, sin, cos, tan, x2, SQRT, xy
Maximale Anzahl an Verrechnung von Kanälen / Calc-Kanal: 3
• Schnittstellen
USB-Device: Datenübertragung zwischen Gerät und PC
USB-Host 1: USB 2.0, Anschluss von externen Speichermedien
USB-Host 2: USB 2.0, Anschluss von externen Speichermedien
Speicher: 12 GB
LAN: Anschluss von Netzwerkkabel
SIM-Karte: MINI-SIM-Einschub
Drahtlose Kommunikation SMC-600-00: WLAN, Bluetooth LE (Europa)
Umgebungsbedingungen
Umgebungstemperatur: -10…+50 °C
Lagertemperatur: -20…+60 °C
Rel. Feuchte: < 80 %
Umweltprüfung: Falltest 1m (EN 60721-3-7)
Schwingungen: EN 60721-3-7, 7M3
Schutzart: IP 65 (EN/IEC 60529:2014)
Externe SpannungsversorgungV 110/240 VAC - 24 VDC/3,5 A KFZ-Ladekabel als Zubehör (12/24 VDC)
Anschluss: 3 polig
Akku: Lithium-Ionen-Pack, 14,4 V/3350 mAh
Material Gehäuse: ABS/PC (thermoplastischer Kunststoff)
Gehäuseschutzhülle: TPE (thermoplastisches Elastomer)
Entflammbarkeitsklasse: UE94VO
Abmessungen: (B x H x T) 282 x 195 x 85 mm
Gewicht: 1880 g (ohne Inputmodul)
VESA-Anschluss: 100 x 100 mm / M4 metrisch
Im Lieferumfang enthalten:
• Service Master CONNECT (ohne Inputmodule)
• Netzteil inkl. Länderadapter (EUR/UK/US/AUS)
• USB-2.0-Kabel (2 m)
• PC-Software
• Eingänge/Ausgänge
Sensoreingänge CAN:
2 CAN-Bus-Netze à 24 Parker CAN-Bus-Kanäle. Alternativ an CAN Y bis zu 5 Fremd-CANopen-Sensoren. Baudrate bei Fremd-CAN einstellbar. 24 VDC-Spannungsversorgung/max. 250 mA. Kein Mischbetrieb von Parker-CAN und Fremd-CANinnerhalb eines CAN-Bus-Stranges möglich. Abschlusswiderstand intern 120 Ohmfest. Unterstützt CAN 2.0 A/CAN 2.0 B. Ausführung SMC-600-LC: max. 20 Kanäle.SMC-600-LC; nur vordefinierte Rechenkanäle möglich.
Abtastrate: 1 ms = 1.000 Messwerte/s
Steckverbindung: M12x1, 5 pin mit SPEEDCON®, Einbaustecker
D-IN/OUT F1/2: Doppelt belegter Eingang, der wahlweise als DIGITAL-IN und DIGITAL-OUTgenutzt werden kann, oder durch Umschaltung werden zwei Frequenzeingängezur Verfügung gestellt. Auch als Drehrichtungserkennung möglich.
Anschluss: M12x1 SpeedCon female. (5-polig)
Eingang: Galvanisch getrennt
Versorgung: 24 V DC, 80 mA
Eingangssignale Frequenz: (0 Hz … 20 KHz)
Pegel / Schwellwert Activ low: 0-1.4 V, Activ high: 3-30 V
Genauigkeit: ≤± 0,1%
Inputmodulschächte: Flexible Bestückung mit bis zu 2 Modulen
Touch Display: 7“, 800 x 480 Pixel, Helligkeit: 450 cd. Handschuhbedienung möglich.
Rechenkanäle
Anzahl: 4
Funktionen: /, *, +, -, f´(t), Integral, sin, cos, tan, x2, SQRT, xy
Maximale Anzahl an Verrechnung von Kanälen / Calc-Kanal: 3
• Schnittstellen
USB-Device: Datenübertragung zwischen Gerät und PC
USB-Host 1: USB 2.0, Anschluss von externen Speichermedien
USB-Host 2: USB 2.0, Anschluss von externen Speichermedien
Speicher: 12 GB
LAN: Anschluss von Netzwerkkabel
SIM-Karte: MINI-SIM-Einschub
Drahtlose Kommunikation SMC-600-00: WLAN, Bluetooth LE (Europa)
Umgebungsbedingungen
Umgebungstemperatur: -10…+50 °C
Lagertemperatur: -20…+60 °C
Rel. Feuchte: < 80 %
Umweltprüfung: Falltest 1m (EN 60721-3-7)
Schwingungen: EN 60721-3-7, 7M3
Schutzart: IP 65 (EN/IEC 60529:2014)
Externe SpannungsversorgungV 110/240 VAC - 24 VDC/3,5 A KFZ-Ladekabel als Zubehör (12/24 VDC)
Anschluss: 3 polig
Akku: Lithium-Ionen-Pack, 14,4 V/3350 mAh
Material Gehäuse: ABS/PC (thermoplastischer Kunststoff)
Gehäuseschutzhülle: TPE (thermoplastisches Elastomer)
Entflammbarkeitsklasse: UE94VO
Abmessungen: (B x H x T) 282 x 195 x 85 mm
Gewicht: 1880 g (ohne Inputmodul)
VESA-Anschluss: 100 x 100 mm / M4 metrisch
Im Lieferumfang enthalten:
• Service Master CONNECT (ohne Inputmodule)
• Netzteil inkl. Länderadapter (EUR/UK/US/AUS)
• USB-2.0-Kabel (2 m)
• PC-Software
| Versandgewicht in kg | 0,01 |
|---|
Technische Daten
• Eingänge/Ausgänge
Sensoreingänge CAN:
2 CAN-Bus-Netze à 24 Parker CAN-Bus-Kanäle. Alternativ an CAN Y bis zu 5 Fremd-CANopen-Sensoren. Baudrate bei Fremd-CAN einstellbar. 24 VDC-Spannungsversorgung/max. 250 mA. Kein Mischbetrieb von Parker-CAN und Fremd-CANinnerhalb eines CAN-Bus-Stranges möglich. Abschlusswiderstand intern 120 Ohmfest. Unterstützt CAN 2.0 A/CAN 2.0 B. Ausführung SMC-600-LC: max. 20 Kanäle.SMC-600-LC; nur vordefinierte Rechenkanäle möglich.
Abtastrate: 1 ms = 1.000 Messwerte/s
Steckverbindung: M12x1, 5 pin mit SPEEDCON®, Einbaustecker
D-IN/OUT F1/2: Doppelt belegter Eingang, der wahlweise als DIGITAL-IN und DIGITAL-OUTgenutzt werden kann, oder durch Umschaltung werden zwei Frequenzeingängezur Verfügung gestellt. Auch als Drehrichtungserkennung möglich.
Anschluss: M12x1 SpeedCon female. (5-polig)
Eingang: Galvanisch getrennt
Versorgung: 24 V DC, 80 mA
Eingangssignale Frequenz: (0 Hz … 20 KHz)
Pegel / Schwellwert Activ low: 0-1.4 V, Activ high: 3-30 V
Genauigkeit: ≤± 0,1%
Inputmodulschächte: Flexible Bestückung mit bis zu 2 Modulen
Touch Display: 7“, 800 x 480 Pixel, Helligkeit: 450 cd. Handschuhbedienung möglich.
Rechenkanäle
Anzahl: 4
Funktionen: /, *, +, -, f´(t), Integral, sin, cos, tan, x2, SQRT, xy
Maximale Anzahl an Verrechnung von Kanälen / Calc-Kanal: 3
• Schnittstellen
USB-Device: Datenübertragung zwischen Gerät und PC
USB-Host 1: USB 2.0, Anschluss von externen Speichermedien
USB-Host 2: USB 2.0, Anschluss von externen Speichermedien
Speicher: 12 GB
LAN: Anschluss von Netzwerkkabel
SIM-Karte: MINI-SIM-Einschub
Drahtlose Kommunikation SMC-600-00: WLAN, Bluetooth LE (Europa)
Umgebungsbedingungen
Umgebungstemperatur: -10…+50 °C
Lagertemperatur: -20…+60 °C
Rel. Feuchte: < 80 %
Umweltprüfung: Falltest 1m (EN 60721-3-7)
Schwingungen: EN 60721-3-7, 7M3
Schutzart: IP 65 (EN/IEC 60529:2014)
Externe SpannungsversorgungV 110/240 VAC - 24 VDC/3,5 A KFZ-Ladekabel als Zubehör (12/24 VDC)
Anschluss: 3 polig
Akku: Lithium-Ionen-Pack, 14,4 V/3350 mAh
Material Gehäuse: ABS/PC (thermoplastischer Kunststoff)
Gehäuseschutzhülle: TPE (thermoplastisches Elastomer)
Entflammbarkeitsklasse: UE94VO
Abmessungen: (B x H x T) 282 x 195 x 85 mm
Gewicht: 1880 g (ohne Inputmodul)
VESA-Anschluss: 100 x 100 mm / M4 metrisch
Im Lieferumfang enthalten:
• Service Master CONNECT (ohne Inputmodule)
• Netzteil inkl. Länderadapter (EUR/UK/US/AUS)
• USB-2.0-Kabel (2 m)
• PC-Software
• Eingänge/Ausgänge
Sensoreingänge CAN:
2 CAN-Bus-Netze à 24 Parker CAN-Bus-Kanäle. Alternativ an CAN Y bis zu 5 Fremd-CANopen-Sensoren. Baudrate bei Fremd-CAN einstellbar. 24 VDC-Spannungsversorgung/max. 250 mA. Kein Mischbetrieb von Parker-CAN und Fremd-CANinnerhalb eines CAN-Bus-Stranges möglich. Abschlusswiderstand intern 120 Ohmfest. Unterstützt CAN 2.0 A/CAN 2.0 B. Ausführung SMC-600-LC: max. 20 Kanäle.SMC-600-LC; nur vordefinierte Rechenkanäle möglich.
Abtastrate: 1 ms = 1.000 Messwerte/s
Steckverbindung: M12x1, 5 pin mit SPEEDCON®, Einbaustecker
D-IN/OUT F1/2: Doppelt belegter Eingang, der wahlweise als DIGITAL-IN und DIGITAL-OUTgenutzt werden kann, oder durch Umschaltung werden zwei Frequenzeingängezur Verfügung gestellt. Auch als Drehrichtungserkennung möglich.
Anschluss: M12x1 SpeedCon female. (5-polig)
Eingang: Galvanisch getrennt
Versorgung: 24 V DC, 80 mA
Eingangssignale Frequenz: (0 Hz … 20 KHz)
Pegel / Schwellwert Activ low: 0-1.4 V, Activ high: 3-30 V
Genauigkeit: ≤± 0,1%
Inputmodulschächte: Flexible Bestückung mit bis zu 2 Modulen
Touch Display: 7“, 800 x 480 Pixel, Helligkeit: 450 cd. Handschuhbedienung möglich.
Rechenkanäle
Anzahl: 4
Funktionen: /, *, +, -, f´(t), Integral, sin, cos, tan, x2, SQRT, xy
Maximale Anzahl an Verrechnung von Kanälen / Calc-Kanal: 3
• Schnittstellen
USB-Device: Datenübertragung zwischen Gerät und PC
USB-Host 1: USB 2.0, Anschluss von externen Speichermedien
USB-Host 2: USB 2.0, Anschluss von externen Speichermedien
Speicher: 12 GB
LAN: Anschluss von Netzwerkkabel
SIM-Karte: MINI-SIM-Einschub
Drahtlose Kommunikation SMC-600-00: WLAN, Bluetooth LE (Europa)
Umgebungsbedingungen
Umgebungstemperatur: -10…+50 °C
Lagertemperatur: -20…+60 °C
Rel. Feuchte: < 80 %
Umweltprüfung: Falltest 1m (EN 60721-3-7)
Schwingungen: EN 60721-3-7, 7M3
Schutzart: IP 65 (EN/IEC 60529:2014)
Externe SpannungsversorgungV 110/240 VAC - 24 VDC/3,5 A KFZ-Ladekabel als Zubehör (12/24 VDC)
Anschluss: 3 polig
Akku: Lithium-Ionen-Pack, 14,4 V/3350 mAh
Material Gehäuse: ABS/PC (thermoplastischer Kunststoff)
Gehäuseschutzhülle: TPE (thermoplastisches Elastomer)
Entflammbarkeitsklasse: UE94VO
Abmessungen: (B x H x T) 282 x 195 x 85 mm
Gewicht: 1880 g (ohne Inputmodul)
VESA-Anschluss: 100 x 100 mm / M4 metrisch
Im Lieferumfang enthalten:
• Service Master CONNECT (ohne Inputmodule)
• Netzteil inkl. Länderadapter (EUR/UK/US/AUS)
• USB-2.0-Kabel (2 m)
• PC-Software
| Anzeige | Touch Display, 7“, 800 x 480 Pixel |
|---|---|
| Spannungsversorgung | 24 V DC, 80 mA |
| Steckdose | M12x1 SpeedCon female. (5-polig) |
| Messgenauigkeit (%) | ≤± 0,1% |
| Eingang | 2 CAN-Bus-Netze à 24 Parker CAN-Bus-Kanäle. Flexible Bestückung mit bis zu 2 Inputodulen. |
