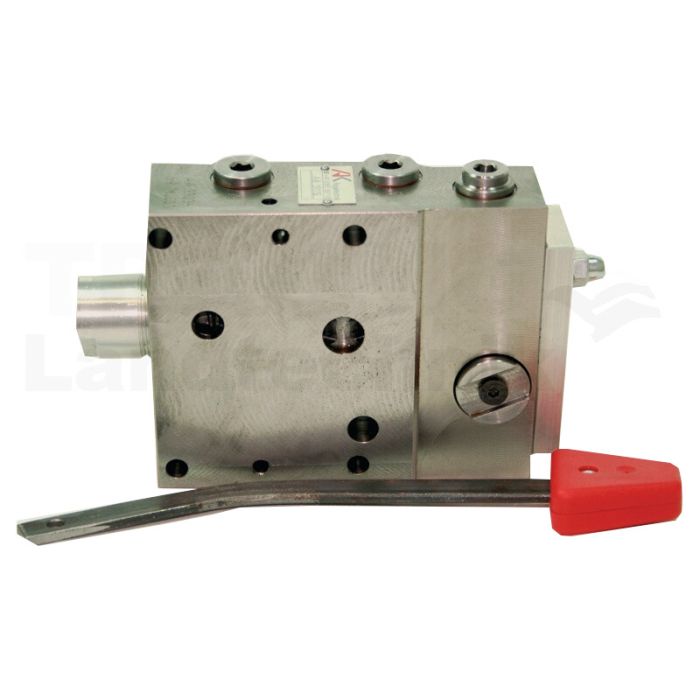

Zusatzsteuergerät Bosch-System SB 7-TB
ca. 2-3 Werktage
Inkl. 19% Steuern
,
zzgl. Versandkosten
Auf Lager
Artikelnummer
35899405
Sie sind noch nicht eingeloggt
Dieses Zusatzsteuergerät ist ein 5/4-Wegeventil, das zur Steuerung von Zylindern und Hydromotoren manuell betätigt wird. Das Zusatzsteuergerät ist ein Vierstellungssteuergerät, das für doppelt- und einfachwirkende Hubzylinder eingesetzt werden kann. Es hat schiebergedichtete Zylinderanschlüsse A und B. Dies bedeutet, dass eine äußerst geringe Leckage bei hohen Lasten zulässig ist. Die Verbraucheranschlüsse A und B befinden sich oben und unten am Gehäuse. Schaltet man über die Senkenposition weiter, wird die gerastete Pos. -Schwimmstellung- eingeschaltet.
( Die Verbraucheranschlüsse A und B sind miteinander zum Rücklauf verbunden ). Die Pos. Schwimmstellung kann sowohl bei doppelt wirkenden als auch bei einfachwirkenden Hubzylindern als gerastete Senkenstellung genutzt werden. Das Zusatzsteuergerät ist von doppelt wirkend auf einfachwirkend und umgekehrt umstellbar. Dies ist auch während des Betriebes möglich. Der Bedienungshebel ist im Lieferumfang enthalten.
( Die Verbraucheranschlüsse A und B sind miteinander zum Rücklauf verbunden ). Die Pos. Schwimmstellung kann sowohl bei doppelt wirkenden als auch bei einfachwirkenden Hubzylindern als gerastete Senkenstellung genutzt werden. Das Zusatzsteuergerät ist von doppelt wirkend auf einfachwirkend und umgekehrt umstellbar. Dies ist auch während des Betriebes möglich. Der Bedienungshebel ist im Lieferumfang enthalten.
| Versandgewicht in kg | 5,83 |
|---|
Typen: 743XL, 745, 844, 844 S, 846, 856 bis Bj. ’89, 946, 955XL, 956, 1046, 1055XL bis Bj. ’89, 1056, 1255*, 1455*
* Bei den Typen 1255 und 1455 ist auf das Flanschbild für eventuellen zweiten Rücklaufanschluss zu achten!
* Bei den Typen 1255 und 1455 ist auf das Flanschbild für eventuellen zweiten Rücklaufanschluss zu achten!
| Anschlussgewinde | M18 x 1,5 |
|---|---|
| Technische Daten | Einsetzbar in Hydrauliksystemen von:Case IH Serie 743 XL, 745, 844, 844 S, 846, 856 bis Bj. ’89; 946, 955 XL, 956, 1046, 1055 XL bis Bj. ’89; 1056, 1255, 1455,Fendt Serie Farmer 4S, 102, 103, 104, 105, 106, 108, 203P, 303, 304, 305, 306, 307, 308, 309, 310, 311, 312, GT 350, GT 360, GT 370, GT 380, GT 390, Fendt Serie Favorit 600 LS, 610 LS, 611 LS, 612 LS, 614 LS, 615 LS, Kramer, Lindner, MB trac Serie 700 bis 1500, Schlüter, Steyr Serie T190 bis 8180, Deutz D50 |
| Anzugsdrehmoment Befestigungsschraube Nm | 25 |
| Nenndurchfluss (l/min) | 60 |
| Betriebsdruck max. (bar) | 250 |
| Betriebstemperatur (°C) | -20...+80 |
| Abmessung | 210x50x130 |
| Viskosität | 10...200 mm2/s |
| Hersteller | Wilhelm Fricke SE, Zum Kreuzkamp 7, 27404 Heeslingen, Deutschland, www.granit-parts.com, [email protected] |
