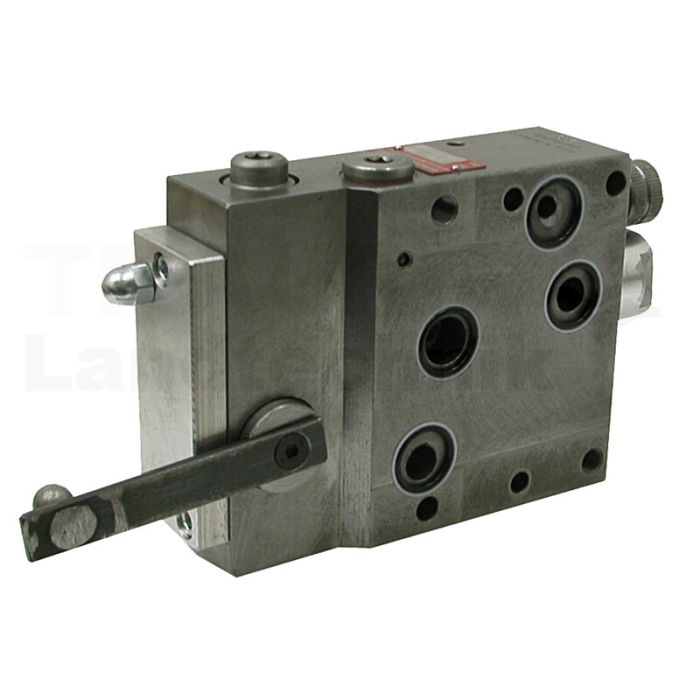

Steuergerät
ca. 2-3 Werktage
Inkl. 19% Steuern
,
zzgl. Versandkosten
Nicht auf Lager
Artikelnummer
85219006
Sie sind noch nicht eingeloggt
Das Zusatzsteuergerät ist ein Vierstellungsgerät, dass für doppelt- und einfachwirkende Hubzylinder eingesetzt werden kann. Es besitzt schiebergedichtete Zylinderanschlüsse A und B. Dies bedeutet, dass eine äußerst geringe Leckage bei hohen Lasten zulässig ist. Die Verbraucheranschlüsse A und B befinden sich oben und unten am Gehäuse. Das Gerät hat eine Rasterstellung in der Pos.- Heben-, die mit hydraulisch-automatischer Endabschaltung bestückt ist und bei 180 bar entriegelt. Schaltet man über die Senkenposition weiter, wird die gerastete Schwimmstellung eingeschaltet, die hydraulisch nicht entrastet wird (Verbraucheranschlüsse A und B sind miteinander zum Rücklauf verbunden). Die Pos. Schwimmstellung kann sowohl bei doppeltwirkenden als auch bei einfachwirkenden Hubzylindern als gerastete Senkstellung benutzt werden. Das Zusatzsteuergerät ist von doppeltwirkend auf einfachwirkend und umgekehrt umstellbar. Dies ist auch während des Betriebes möglich. Der Bedienungshebel ist im Lieferumfang enthalten.
| Versandgewicht in kg | 5,78 |
|---|
Typen: 745, 745XL, 844, 856, 955, 956, 1055, 1056, 1255, 1256, 1455 Bj. 81-84
| Anschlussgewinde | M18 x 1,5 |
|---|---|
| Technische Daten | max. Betriebsdruck: 220 bar Nenndurchfluss: max. 60 l/min Anzugsdrehmoment: 30 Nm Anschlüsse: M18 x 1,5 Maße: 210 x 50 x 130 mm |
| Anzugsdrehmoment Befestigungsschraube Nm | 30 |
| Nenndurchfluss (l/min) | 60 |
| Betriebsdruck max. (bar) | 220 |
| Betriebstemperatur (°C) | -20...+80 |
| Abmessung | 210 x 50 x 130 mm |
| Viskosität | 10...200 mm2/s |
| Hersteller | Wilhelm Fricke SE, Zum Kreuzkamp 7, 27404 Heeslingen, Deutschland, www.granit-parts.com, [email protected] |
