Steuergerät
ca. 2-3 Werktage
Inkl. 19% Steuern
,
zzgl. Versandkosten
Nicht auf Lager
Artikelnummer
85219002
Sie sind noch nicht eingeloggt

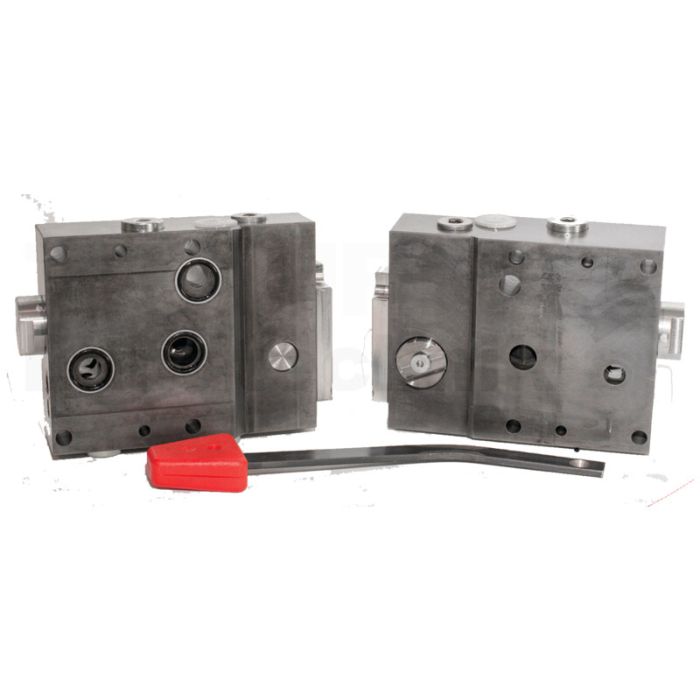

Dieses Zusatzsteuergerät ist ein 5/4-Wegeventil, das zur Steuerung von Zylindern und Hydromotoren manuell eingesetzt wird. Es hat schiebergedichtete Verbraucheranschlüsse A und B. Dies bedeutet, dass eine äußerst geringe innere Leckage bei hohen Lasten zulässig ist. Die Verbraucheranschlüsse A und B befinden sich oben und unten am Gehäuse. Das Gerät hat eine Rasterstellung in der Position Heben, die mit hydraulisch-automatischer Endabschaltung bestückt ist.In der gerasteten Position Senken ist keine Endabschaltung integriert. Schaltet man über die Senkenposition weiter, wird die gerastete Position Schwimmstellung eingeschaltet, (Verbraucheranschlüsse A und B miteinander zum Rücklauf verbunden). Die Pos. Schwimmstellung kann sowohl bei doppelt wirkenden als auch bei einfachwirkenden Hubzylindern als gerastete Senkenstellung benutzt werden. Das Zusatzsteuergerät ist von doppelt wirkend auf einfachwirkend und umgekehrt umstellbar. Dies ist auch während des Betriebes möglich. Der Bedienungshebel ist im Lieferumfang enthalten..
| Versandgewicht in kg | 5,85 |
|---|
Typen: Farmer 102, 103, 104, 105, 106, 108, 303, 304, 305, 306, 307, 308, 309, 310, 311, 312, GT 350, 360, 370, 380, 390, 395, Favorit 600, 610, 611, 612, 614, 615
| Anschlussgewinde | M18 x 1,5 |
|---|---|
| Technische Daten | max. Betriebsdruck: 250 bar max. Rücklaufdruck 50 bar Nenndurchfluss: max. 60 l/min Anzugsdrehmoment: 30 Nm Anschlüsse: M18 x 1,5 Maße: 180 x 50 x 130 mm Schaltüberdeckung positiv Hydrauliköl nach DIN 51524 |
| Anzugsdrehmoment Befestigungsschraube Nm | 30 |
| Nenndurchfluss (l/min) | 60 |
| Betriebsdruck max. (bar) | 250 |
| Betriebstemperatur (°C) | -20...+80 |
| Abmessung | 180 x 50 x 130 mm |
| Hersteller | Wilhelm Fricke SE, Zum Kreuzkamp 7, 27404 Heeslingen, Deutschland, www.granit-parts.com, [email protected] |
