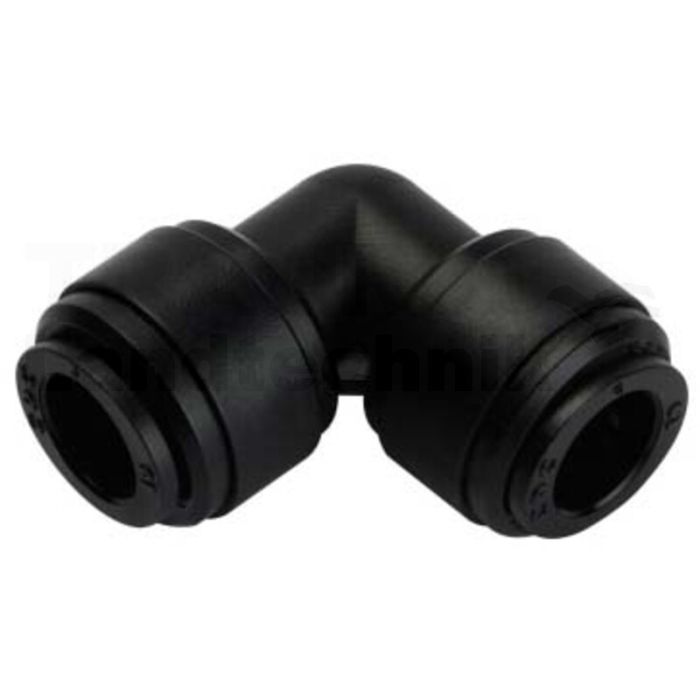

B-WV-4-KU-H2O Winkelverbinder für Wasser
ca. 2-3 Werktage
Inkl. 19% Steuern
,
zzgl. Versandkosten
Auf Lager
Artikelnummer
60603080180
Sie sind noch nicht eingeloggt
Steckverschraubungen aus Kunststoff (POM).
• NSF-Zulassung für den Einsatz in der Lebensmittelverarbeitung und Haushaltsgeräten
• speziell für die Verwendung mit Wasser und Luft konzipiert
• Zeitersparnis durch einfache Montage
• vielseitig kombinierbar
• Arbeitsdruck und Temperaturbereich:
bei 1°C: Ø 4 bis 8 mm max. 16 bar, Ø 10 bis 12 mm max. 10 bar
bei 25°C: Ø 4 bis 8 mm max. 16 bar, Ø 10 bis 12 mm max. 10 bar
bei 70°C: Ø 4 bis 8 mm max. 16 bar, Ø 10 bis 12 mm max. 7 bar
• Drehmomente:
Gewinde 1/8“ = 1,5 Nm
Gewinde 1/4“ = 1,5 Nm
Gewinde 3/8“ = 3,0 Nm
Gewinde 1/8“ = 3,0 Nm
• geeignete Medien: Luft, Wasser
• NSF-Zulassung für den Einsatz in der Lebensmittelverarbeitung und Haushaltsgeräten
• speziell für die Verwendung mit Wasser und Luft konzipiert
• Zeitersparnis durch einfache Montage
• vielseitig kombinierbar
• Arbeitsdruck und Temperaturbereich:
bei 1°C: Ø 4 bis 8 mm max. 16 bar, Ø 10 bis 12 mm max. 10 bar
bei 25°C: Ø 4 bis 8 mm max. 16 bar, Ø 10 bis 12 mm max. 10 bar
bei 70°C: Ø 4 bis 8 mm max. 16 bar, Ø 10 bis 12 mm max. 7 bar
• Drehmomente:
Gewinde 1/8“ = 1,5 Nm
Gewinde 1/4“ = 1,5 Nm
Gewinde 3/8“ = 3,0 Nm
Gewinde 1/8“ = 3,0 Nm
• geeignete Medien: Luft, Wasser
| Versandgewicht in kg | 0 |
|---|
Steckverschraubungen aus Kunststoff (POM).
• NSF-Zulassung für den Einsatz in der Lebensmittelverarbeitung und Haushaltsgeräten
• speziell für die Verwendung mit Wasser und Luft konzipiert
• Zeitersparnis durch einfache Montage
• vielseitig kombinierbar
• Arbeitsdruck und Temperaturbereich:
bei 1°C: Ø 4 bis 8 mm max. 16 bar, Ø 10 bis 12 mm max. 10 bar
bei 25°C: Ø 4 bis 8 mm max. 16 bar, Ø 10 bis 12 mm max. 10 bar
bei 70°C: Ø 4 bis 8 mm max. 16 bar, Ø 10 bis 12 mm max. 7 bar
• Drehmomente:
Gewinde 1/8“ = 1,5 Nm
Gewinde 1/4“ = 1,5 Nm
Gewinde 3/8“ = 3,0 Nm
Gewinde 1/8“ = 3,0 Nm
• geeignete Medien: Luft, Wasser
• NSF-Zulassung für den Einsatz in der Lebensmittelverarbeitung und Haushaltsgeräten
• speziell für die Verwendung mit Wasser und Luft konzipiert
• Zeitersparnis durch einfache Montage
• vielseitig kombinierbar
• Arbeitsdruck und Temperaturbereich:
bei 1°C: Ø 4 bis 8 mm max. 16 bar, Ø 10 bis 12 mm max. 10 bar
bei 25°C: Ø 4 bis 8 mm max. 16 bar, Ø 10 bis 12 mm max. 10 bar
bei 70°C: Ø 4 bis 8 mm max. 16 bar, Ø 10 bis 12 mm max. 7 bar
• Drehmomente:
Gewinde 1/8“ = 1,5 Nm
Gewinde 1/4“ = 1,5 Nm
Gewinde 3/8“ = 3,0 Nm
Gewinde 1/8“ = 3,0 Nm
• geeignete Medien: Luft, Wasser
| B1 (mm) | 14.7 |
|---|---|
| B2 (mm) | 14.7 |
| L (mm) | 24.5 |
| H (mm) | 24.5 |
| Ø D2 (mm) | 4 |
| Ø E (mm) | 14,8 |
| E (mm) | 13.2 |
| E1 (mm) | 13.2 |
| Ø D1 (mm) | 4 |
| Hersteller | Wilhelm Fricke SE, Zum Kreuzkamp 7, 27404 Heeslingen, Deutschland, www.granit-parts.com, [email protected] |
