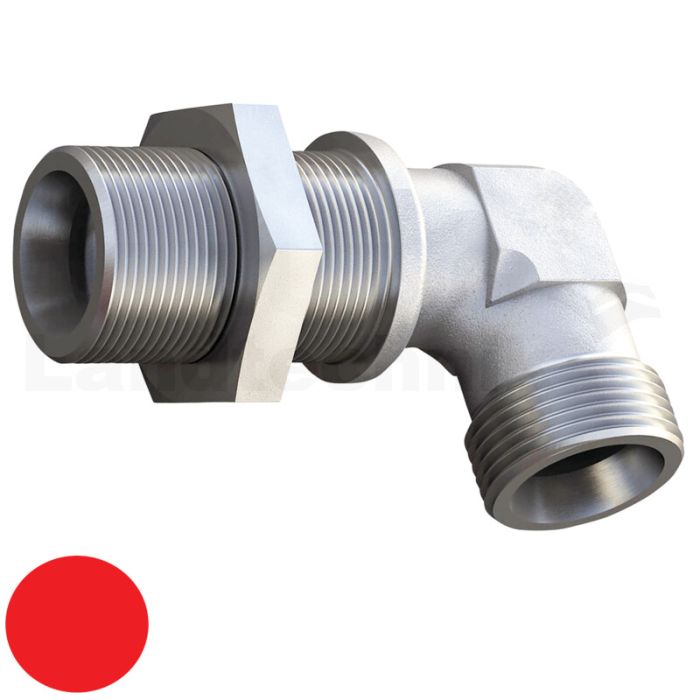

X-SWV 14 S
ca. 2-3 Werktage
Inkl. 19% Steuern
,
zzgl. Versandkosten
Auf Lager
Artikelnummer
87004276
Sie sind noch nicht eingeloggt
• Anschluss 1 + 2: metrisches Außengewinde zylindrisch, 24° Innenkonus
• Bauart: Schottverschraubung gerade
• Norm: DIN 2353
• Werkstoff: Stahl, Chrom(VI)-frei beschichtet
• Bauart: Schottverschraubung gerade
• Norm: DIN 2353
• Werkstoff: Stahl, Chrom(VI)-frei beschichtet
| Versandgewicht in kg | 0,2 |
|---|
• Anschluss 1 + 2: metrisches Außengewinde zylindrisch, 24° Innenkonus
• Bauart: Schottverschraubung gerade
• Norm: DIN 2353
• Werkstoff: Stahl, Chrom(VI)-frei beschichtet
• Bauart: Schottverschraubung gerade
• Norm: DIN 2353
• Werkstoff: Stahl, Chrom(VI)-frei beschichtet
| PN (bar) | 630 |
|---|---|
| Anschlussgewinde | M22 x 1,5 |
| S1 (mm) | 19 |
| S2 (mm) | 30 |
| T2 (mm) | M22 x 1,5 |
| Bauform | Winkel |
| Typformel | X-SWV |
| Baureihe | 14 S |
| Bezeichnung | Winkel-Schottverschraubung |
| T1 (mm) | M22 x 1,5 |
| D1, D2 (mm) | 14 |
| D4 (mm) | 27 |
| L1 (mm) | 30 |
| L2 (mm) | 22 |
| L3 (mm) | 40 |
| L4 (mm) | 23 |
| L5 (mm) | 32 |
| Hersteller | Wilhelm Fricke SE, Zum Kreuzkamp 7, 27404 Heeslingen, Deutschland, www.granit-parts.com, [email protected] |
