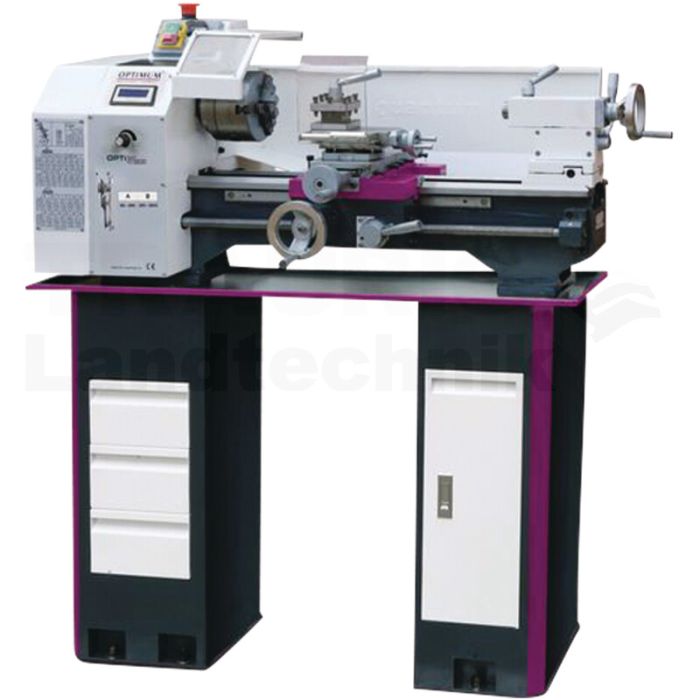

Drehbank TU 2304 V

ca. 2-3 Werktage

Inkl. 19% Steuern , zzgl. Versandkosten

Auf Lager

Artikelnummer

7603420325

Sie sind noch nicht eingeloggt

• präzise Verarbeitung
• massives Prismenbett aus Grauguss, mindestens sechs Monate abgelagert, induktiv gehärtet und präzisionsgeschliffen
• gehärtete und geschliffene Z-Achsen Führungsbahn
• Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,009 mm
• Rollgewalzte Trapezspindeln
• Leitspindel in zwei Sinterlagern gelagert
• alle Führungen durch Keilleisten nachstellbar
• präzise gearbeiteter Schlitten
• Handräder mit einstellbarer Feinskalierung 0,04 / 0,01 mm
• Vierfach-Stahlhalter
• Rundlaufgenauigkeit - Drehfutter besser als 0,05 mm
• Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen
• Rechts-/Linkslauf im Bedienfeld schaltbar
• Reitstock zum Kegeldrehen ± 5 mm verstellbar
• Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
• schnelle, einfache und werkzeuglose Verstellung mittels Klemmhebel
• Not-Halt-Schlagschalter
• Drehfutterschutz
• Drucklager
• Wechselzahnräder-Satz zum Gewindeschneiden
• Umfangreiches Zubehör
• Dreibacken-Drehfutter im Standardlieferumfang
• Wertbeständig
• Drehzahlwechsel leicht einstellbar über Potentiometer
• Digitale Drehzahlanzeige
• EMV-Filterklasse C1

Mehr Informationen
Versandgewicht in kg	136

Details

• präzise Verarbeitung
• gehärtete und geschliffene Führungsbahnen
• garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,009 mm
• Rundlaufgenauigkeit - Drehfutter besser als 0,05 mm
• mit Leitspindel zum Gewindeschneiden oder automatischem Längsdrehen
• Rechts-Linkslauf im Bedienfeld schaltbar
• rollgewalzte Trapezspindeln
• Not-Halt-Schlagschalter und Unterspannungsauslösung
• umfangreiches Zubehör
• Wertbeständig
• durchzugskräftiger Motor und weitgehend konstantem Drehmomentverlauf
• Drehzahlwechsel leicht einstellbar über Potentiometer
• digitale Drehzahlanzeige
• EMV-Filterklasse B (Einsatz in Privathaushalten)

Technische Daten	Elektrischer Anschluss: 230 V / 1 Ph ~50 Hz Leistung Antriebsmotor Spindel: 750 W Spindelkonus: MK 3 Spindelbohrung, Stangendurchlass: 20 mm Spindelaufnahme zylindrisch: 72 mm Vierfachstahlhalter Aufnahmehöhe: 14 Spitzenhöhe: 115 mm Spitzenweite: 450 mm Umlauf-Ø über Maschinenbett: 230 mm Bettbreite: 135 mm Spindeldrehzahl: 150 - 2.200 min-1 Stufenanzahl: 2 Stufen, Drehzahl elektr. regelbar Verfahrweg Oberschlitten: 75 mm Verfahrweg Planschlitten: 120 mm Steigung - Metrisch im Bereich: 0,4 - 3,5 mm/U Steigung - Zoll im Bereich: 44 - 8 Gg/1" Reitstockaufnahme: MK 2 Reitstock - Pinolenhub: 70 mm
Abmessungen (mm)	965 x 585 x 510
Lieferumfang	• Dreibacken-Drehfutter Ø 100 mm, zentrisch spannend • Feste Zentrierspitze MK 2 und MK 3 • Spritzwand • Spänewanne • Vierfach-Stahlhalter • Wechselräder-Satz • Bedienwerkzeug
