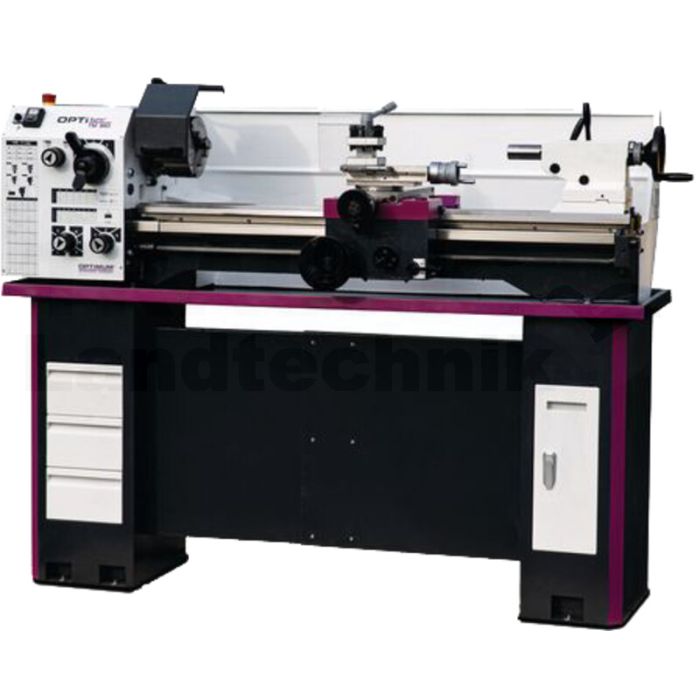

Leit- und Zugspindeldrehmaschine
ca. 2-3 Werktage
Inkl. 19% Steuern
,
zzgl. Versandkosten
Auf Lager
Artikelnummer
7603403010
Sie sind noch nicht eingeloggt
• gehärtete und geschliffene Z-Achse Führungsbahn
• Spindelaufnahme Camlock DIN ISO 702-2 Nr. 4
• garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,015 mm
• leichtgängiges Vorschubgetriebe mit abgerundeten Zahnrädern im Ölbad laufend
• Rechts-/Linkslauf am Bettschlitten schaltbar
• Not-Halt-Schlagschalter
• gehärtete Hauptspindel in nachstellbaren präzisen Kegelrollenlagern gelagert
• Handräder am Schlitten mit einstellbarer Feinskalierung 0,04 / 0,01 mm
• stark verripptes Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
• Rundlaufgenauigkeit am Drehfutter besser als 0,04 mm
• Vierfach-Stahlhalter
• alle Führungen durch Keilleisten nachstellbar
• gehärtete Spindelnase
• Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen
• Leit- und Zugspindel in zwei Sinterlagern gelagert
• automatische Längs- / Planvorschübe
• Reitstock zum Kegeldrehen ± 5 mm verstellbar
• Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
• schnelle, einfache und werkzeuglose Verstellung des Reitstocks mittels Klemmhebel
• Spindelaufnahme Camlock DIN ISO 702-2 Nr. 4
• garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,015 mm
• leichtgängiges Vorschubgetriebe mit abgerundeten Zahnrädern im Ölbad laufend
• Rechts-/Linkslauf am Bettschlitten schaltbar
• Not-Halt-Schlagschalter
• gehärtete Hauptspindel in nachstellbaren präzisen Kegelrollenlagern gelagert
• Handräder am Schlitten mit einstellbarer Feinskalierung 0,04 / 0,01 mm
• stark verripptes Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
• Rundlaufgenauigkeit am Drehfutter besser als 0,04 mm
• Vierfach-Stahlhalter
• alle Führungen durch Keilleisten nachstellbar
• gehärtete Spindelnase
• Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen
• Leit- und Zugspindel in zwei Sinterlagern gelagert
• automatische Längs- / Planvorschübe
• Reitstock zum Kegeldrehen ± 5 mm verstellbar
• Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
• schnelle, einfache und werkzeuglose Verstellung des Reitstocks mittels Klemmhebel
| Versandgewicht in kg | 0,01 |
|---|
• gehärtete und geschliffene Z-Achse Führungsbahn
• Spindelaufnahme Camlock DIN ISO 702-2 Nr. 4
• garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,015 mm
• leichtgängiges Vorschubgetriebe mit abgerundeten Zahnrädern im Ölbad laufend
• Rechts-/Linkslauf am Bettschlitten schaltbar
• Not-Halt-Schlagschalter
• gehärtete Hauptspindel in nachstellbaren präzisen Kegelrollenlagern gelagert
• Handräder am Schlitten mit einstellbarer Feinskalierung 0,04 / 0,01 mm
• stark verripptes Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
• Rundlaufgenauigkeit am Drehfutter besser als 0,04 mm
• Vierfach-Stahlhalter
• alle Führungen durch Keilleisten nachstellbar
• gehärtete Spindelnase
• Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen
• Leit- und Zugspindel in zwei Sinterlagern gelagert
• automatische Längs- / Planvorschübe
• Reitstock zum Kegeldrehen ± 5 mm verstellbar
• Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
• schnelle, einfache und werkzeuglose Verstellung des Reitstocks mittels Klemmhebel
• Spindelaufnahme Camlock DIN ISO 702-2 Nr. 4
• garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,015 mm
• leichtgängiges Vorschubgetriebe mit abgerundeten Zahnrädern im Ölbad laufend
• Rechts-/Linkslauf am Bettschlitten schaltbar
• Not-Halt-Schlagschalter
• gehärtete Hauptspindel in nachstellbaren präzisen Kegelrollenlagern gelagert
• Handräder am Schlitten mit einstellbarer Feinskalierung 0,04 / 0,01 mm
• stark verripptes Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
• Rundlaufgenauigkeit am Drehfutter besser als 0,04 mm
• Vierfach-Stahlhalter
• alle Führungen durch Keilleisten nachstellbar
• gehärtete Spindelnase
• Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen
• Leit- und Zugspindel in zwei Sinterlagern gelagert
• automatische Längs- / Planvorschübe
• Reitstock zum Kegeldrehen ± 5 mm verstellbar
• Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
• schnelle, einfache und werkzeuglose Verstellung des Reitstocks mittels Klemmhebel
| Technische Daten | Arbeitsbereiche • Spitzenhöhe 155 mm • Spitzenweite 1000 mm • Umlaufdurchmesser über Maschinenbett 310 mm • Umlaufdurchmesser über Planschlitten 196 mm • Bettbreite 190 mm • Drehzahlbereich • Anzahl der Drehzahlbereiche 9 Stufen • Drehzahlbereich 65 – 2000 min¯¹ • Elektrische Daten • Anschlussspannung 400 V • Netzfrequenz 50 Hz • Reitstock • Aufnahme MK 3 • Pinolenhub 100 mm • Pinolendurchmesser 38 mm • Spindel • Spindelaufnahme Camlock DIN ISO 702-2 Nr. 4 • Spindelbohrung/Stangendurchlass Durchmesser 38 mm • Spindelkonus MK 5 • Stahlhalter Aufnahmehöhe max. 16 mm • Steigungen • Steigung Metrisch 0,4 10 mm/U • Anzahl der Steigungen Metrisch 29 • Steigung Zoll 56 4 Gg/1" • Verfahrweg • X-Achse 90 mm • Z-Achse 168 mm • Vorschub • Vorschubbereich längs 0,02 0,4 mm/U • Anzahl der Vorschübe längs 24 • Vorschubbereich plan 0,01 0,2 mm/U • Anzahl der Vorschübe plan 32 |
|---|---|
| Ausführung | Leit- und Zugspindeldrehmaschine ohne Schrank |
| Abmessungen (mm) | 1749 x 740 x 566 |
| Lieferumfang | • OPTIturn TM 3110 • ohne Schnak |
